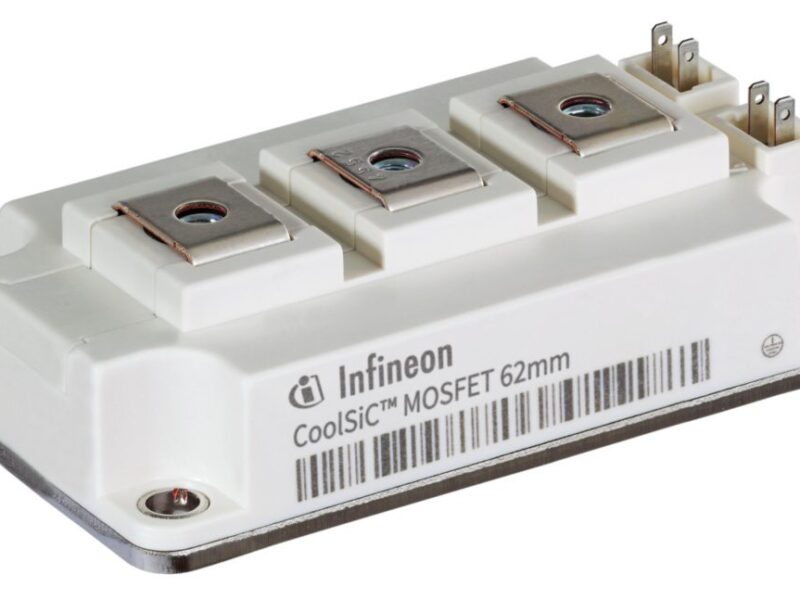

Le module SiC 1200V et 2000V passe au format 62 mm
Infineon Technologies élargit ses familles de modules MOSFET CoolSiC 1200 V et 2000 V avec un boîtier standard de 62 mm.
Le module qui a fait ses preuves est maintenant disponible dans un boîtier de 62 mm conçu dans une topologie en demi-pont et est basé sur la technologie MOSFET en carbure de silicium (SiC) M1H récemment introduite. Le boîtier permet d’utiliser le SiC pour des applications de moyenne puissance à partir de 250 kW, là où le silicium atteint les limites de la densité de puissance avec la technologie IGBT.
Par rapport à un module IGBT de 62 mm, la liste des applications est étendue aux solaire, serveurs, stockage d’énergie, chargeurs de véhicules électrique, équipement de traction, cuisson par induction, conversion d’énergie…
La technologie M1H permet d’élargir considérablement la fenêtre de tension de la grille, ce qui garantit une grande robustesse aux pointes de tension induites par le pilote et la disposition de la grille, sans aucune restriction, même à des fréquences de commutation élevées. En outre, les pertes de commutation et de transmission très faibles réduisent les besoins de refroidissement. Associés à une tension inverse élevée, ces dispositifs répondent à une autre exigence de la conception des systèmes modernes. L’utilisation de la technologie CoolSiC d’Infineon permet d’améliorer l’efficacité des convertisseurs, d’augmenter la puissance nominale par onduleur et de réduire les coûts du système.
Avec une embase et des connexions à vis, l’ensemble présente une mécanique très robuste, des coûts d’entretien minimaux. La haute fiabilité est obtenue grâce à une capacité thermique élevée et une température de fonctionnement continu (T vjop) de 150°C. La conception symétrique du boîtier interne assure des conditions de commutation identiques pour les interrupteurs haut et bas. En option, la performance thermique du module peut être encore améliorée par l’application préalable d’un matériau d’interface thermique (TIM).
Les MOSFET en boîtier CoolSiC 62mm sont disponibles en variantes 1200 V de 5 mΩ/180 A, 2 mΩ/420 A et 1 mΩ/560 A. La gamme 2000 V comprendra les variantes 4 mΩ/300 A et 3 mΩ/400 A. Le portefeuille sera complété au premier trimestre 2024 par les variantes 1200 V/3 mΩ et 2000 V/5 mΩ.
Une carte d’évaluation est disponible pour une caractérisation rapide des modules (double impulsion/fonctionnement continu). Pour faciliter l’utilisation, il permet un réglage souple de la tension et des résistances de la porte. En même temps, il peut être utilisé comme modèle de référence pour les cartes de pilotage destinées à la production en série.
