Un CI de gestion de l’énergie qui gère deux sources indépendantes
L’entreprise belge e-peas a mis au point un circuit intégré de gestion de l’énergie (PMIC) capable de gérer simultanément deux sources indépendantes de collecte d’énergie
Le PMIC AEM13920 peut maximiser la collecte d’énergie à partir de n’importe quelle combinaison de deux sources, y compris les cellules photovoltaïques (PV), un générateur thermoélectrique (TEG), un collecteur d’énergie RF ou des sources d’énergie pulsée (cinétique).
Deux convertisseurs boost indépendants sur puce gèrent la conversion de la tension de source et l’alimentation de l’élément de stockage. Un régulateur buck séparé su rla puce convertit la sortie de l’élément de stockage en une tension fixe requise par l’application entre 0,6 V et 2,5 V. L’AEM13920 gère également une entrée d’alimentation de 5 V, qui peut être utilisée pour charger l’élément de stockage.
Optimiser et protéger
e-peas a également ajouté l’optimisation et la protection du système avec des rendements de conversion source-stockage et stockage-charge supérieurs à 90 %, ainsi que des algorithmes indépendants de suivi du point de puissance maximale pour chaque source, et une condition d’entrée de démarrage à froid ultra-faible de 275 mV/5 µW, maximisant la quantité d’énergie tirée de n’importe quel type de capteur. L’AEM13920 offre également l’option d’une régulation constante de la tension source.
La capacité flexible de double source ouvre des options de conception pour l’utilisation de la collecte d’énergie dans les petits appareils électroniques tels que les télécommandes, les périphériques de PC, les capteurs sans fil et bien d’autres encore. Par exemple, une télécommande pourrait avoir des cellules photovoltaïques séparées à l’avant et à l’arrière, afin de maintenir un apport d’énergie, que l’appareil soit laissé face vers le haut ou face vers le bas.
Un interrupteur intelligent sans fil pourrait fonctionner avec de l’énergie mécanique pour de courtes transmissions RF, et avec de l’énergie mécanique ou lumineuse stockée pour des opérations plus longues telles que le téléchargement et l’installation d’une mise à jour du micrologiciel.
Surveiller le fonctionnement d’un système
Les nouvelles fonctions de contrôle et de configuration introduites dans l’AEM13920 comprennent la surveillance de la puissance moyenne grâce à un circuit qui mesure l’énergie totale transférée de chacune des deux sources vers le stockage, et l’énergie totale fournie à la charge. Cela permet au microcontrôleur hôte de calculer l’état de charge de l’élément de stockage et de surveiller le fonctionnement et la protection du système en détail. Une interface I2C permet au MCU hôte de contrôler 33 paramètres de registre et de lire les données du système.
L’AEM13920 assure la surveillance thermique de l’élément de stockage, des limites de surcharge et de sur-décharge sélectionnables pour la protection de l’élément de stockage et un mode d’expédition pour protéger l’élément de stockage. Le PMIC est compatible avec de nombreux types de batteries rechargeables et d’éléments de stockage, y compris les batteries lithium-polymère, LiFP et li-céramique, ainsi que les condensateurs hybrides au lithium.
« L’AEM13920 est le dernier produit de notre innovation – un PMIC entièrement intégré qui permet aux concepteurs d’utiliser la combinaison de deux sources d’énergie qui convient exactement à leur application », a déclaré Christian Ferrier, directeur du marketing d’e-peas. « Notre technologie de l’AEM13920 est si efficace, qu’elle devrait encourager davantage d’équipementiers à ne plus dépendre de batteries primaires qui gaspillent de l’énergie « .

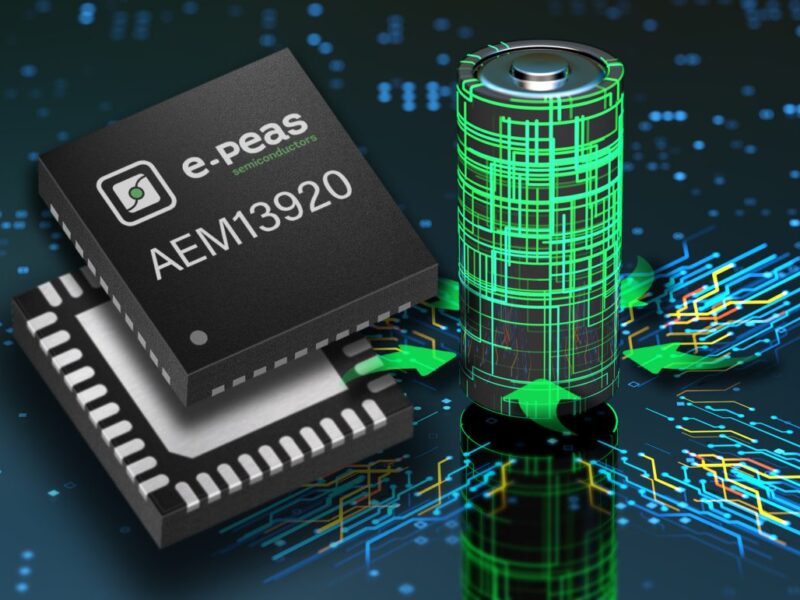

L’AEM13920 est fourni dans un boîtier QFN à 40 broches avec une empreinte de carte de 5 mm x 5 mm. Il est disponible pour échantillonnage dès maintenant.
