Générateurs d’horloge configurables avec un oscillateur à cristal interne

Nouveaux produits |
Par Alain Dieul

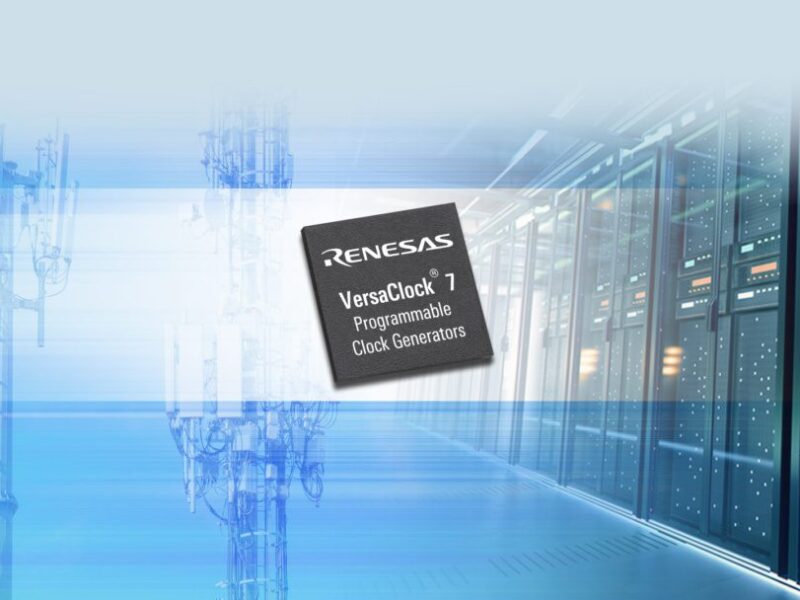

Adaptés aux applications PCIe et réseau dans l’informatique haut de gamme, l’infrastructure câblée et l‘équipement de centre de données, les générateurs d’horloge VersaClock 7 de Renesas offrent une flexibilité inégalée, permettant aux concepteurs de configurer les fréquences, les niveaux d’entrée/sortie (E/S) et la fonctionnalité de broche d’E/S à usage général (GPIO). Ils établissent une nouvelle référence en combinant faible consommation d’énergie, rentabilité et petite taille de boîtier.

 « Les besoins de synchronisation peuvent varier considérablement entre les différentes applications et équipements, et changent souvent au cours d’un cycle de conception de produit », a déclaré Zaher Baidas, vice-président de la division des produits d’horloge chez Renesas. « VersaClock 7 offre à nos clients la flexibilité de configurer plusieurs paramètres de conception tout en offrant la meilleure valeur disponible pour leurs exigences de performances particulières. »

« Des niveaux élevés d’intégration et la flexibilité de la programmation aident les fabricants à réduire le nombre de composants, économisant ainsi de l’espace sur la carte et de l’énergie », a déclaré Susie Inouye, analyste principale chez Databeans à Reno, Nevada. « De plus, l’utilisation de moins de composants réduit le risque que des problèmes de chaîne d’approvisionnement interrompent la production. »



Principales caractéristiques des générateurs d’horloge VersaClock 7

  • 8-, 12- sorties différentielles avec options intégrées de cristal
  • Gigue de phase typique de 150 fs RMS 12 k-20 MHz
  • Rails d’alimentation flexibles 1,8 V/2,5 V/3,3 V
  • Maintien numérique et commutation sans à-coups
  • Prise en charge des interfaces SPI/I2C/SMBUS
  • Prise en charge PCIe Gen 1-6
  • Prise en charge d’Ethernet synchrone
  • Boîtier QFN peu encombrant 5 x 5 mm, 6 x 6 mm
  • Programmation unique (OTP) jusqu’à 27 configurations ou EEPROM externe



Configuration facile avec la nouvelle boîte à outils Renesas IC

Afin de configurer les composants VersaClock 7, Renesas propose la nouvelle application Windows Renesas IC ToolBox (RICBox) qui permet aux utilisateurs de créer des configurations et de programmer des composants sur des cartes d’évaluation. RICBox est une nouvelle plate-forme introduite pour fournir aux clients des logiciels de pointe pour évaluer les produits Renesas. Les clients peuvent utiliser des pilotes Python ou une interface graphique Windows pour créer des configurations personnalisées et programmer des appareils VersaClock 7 sur des cartes d’évaluation.

Les clients peuvent créer des configurations optimisées pour les composants en spécifiant des paramètres de haut niveau qui ne nécessitent pas une connaissance approfondie du produit. RICBox s’interface de manière transparente avec la plate-forme innovante Lab on The Cloud de Renesas. Les clients peuvent télécharger la configuration qu’ils créent et l’utiliser localement à l’aide de RICBox. Alternativement, ils peuvent commencer avec RICBox et télécharger leur configuration sur Lab on the Cloud pour analyser les performances. L’application de programmation RICBox est disponible en téléchargement gratuit sur www.renesas.com/ricbox.



www.renesas.com/VersaClock.
