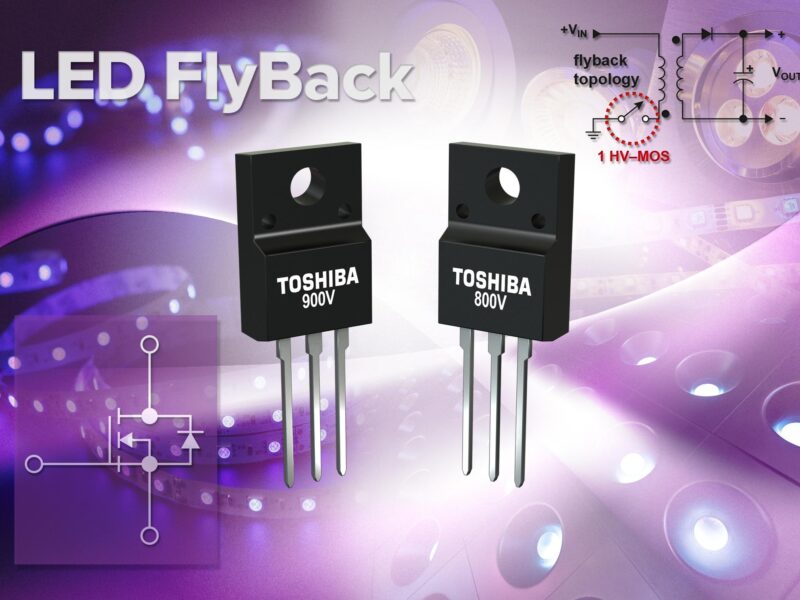

Gamme de MOSFET haute-tension pour commutation rapide à haut rendement
Cette gamme vise des applications telles que les convertisseurs « flyback » pour l’éclairage à LED, les alimentations supplémentaires et tous les circuits nécessitant de commuter un courant de moins de 5 A.
Ces MOSFET améliorés s’appuient sur le processus propriétaire de semi-conducteurs plan de huitième génération Pi-MOS-8 qui combine des niveaux élevés d’intégration de cellules et une conception de cellule optimisée. Cette technologie permet d’obtenir une charge de grille et une capacitance réduites, sans perdre le bénéfice d’une faible RDS(ON).
Suppléments courant faible de la gamme existante DTMOS IV 800 V Superjonction, les TK3A90E 2.5 A et TK5A90E 4.5 A offrent une tension nominale VDSS de 900 V et des valeurs RDS(ON) typiques de respectivement 3.7 ohms et 2.5 ohms alors que les TK4A80E 4.0 A et TK5A80E 5.0 A fournissent une tension nominale VDSS de 800 V et des valeurs RDS(ON) typiques de respectivement 2.8 ohms et 1.9 ohm.
Ces circuits de puissance présentent un courant de fuite maximum ultra-faible de seulement 10 μA à la tension VDS de 60 V et une tension de seuil de grille de 2.5 V à 4.0 V avec une VDS de 10 V et un courant de drain de 0.4 mA. Tous ces dispositifs sont fournis en boîtier standard TO-220SIS.
www.toshiba.semicon-storage.com
