Drivers de grille de module IGBT/SiC avec lecture de température

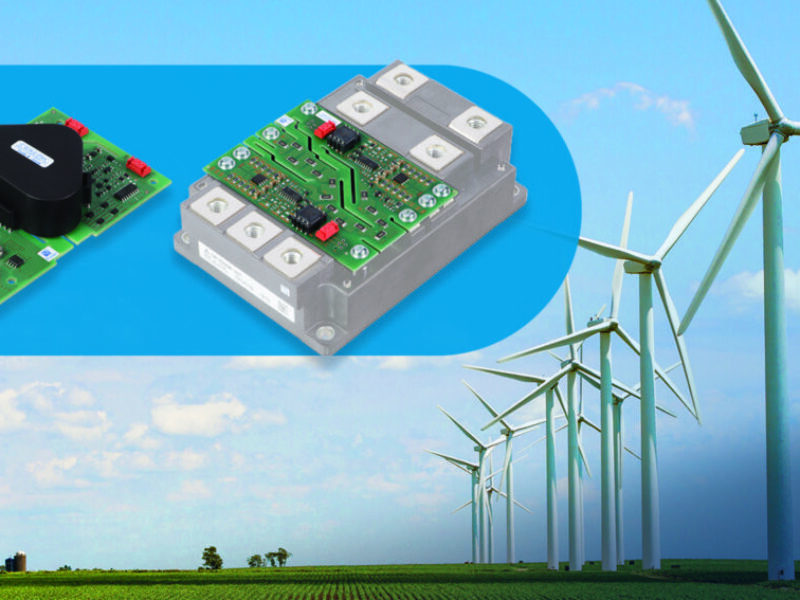

Power Integrations a présenté la famille SCALE-iFlex LT NTC de circuits d’attaque de grille de module IGBT/SiC
Les nouveaux drivers de grille ciblent le nouveau style populaire de modules IGBT doubles de 100 mm x 140 mm, tels que le Mitsubishi LV100 et l’Infineon XHP 2, ainsi que leurs variantes en carbure de silicium (SiC) jusqu’à une tension de blocage de 2300 V. Les drivers SCALE-iFlex LT NTC fournissent des données NTC (Negative Temperature Coefficient (NTC) – une mesure de température isolée du module de puissance – qui permettent une gestion thermique précise des systèmes de convertisseurs. Ceci est particulièrement important pour les systèmes avec plusieurs modules mis en réseau en parallèle, assurant un partage de courant correct et améliorant considérablement la fiabilité globale du système.
Thorsten Schmidt, responsable du marketing produit chez Power Integrations, a commenté : « Les concepteurs de systèmes ferroviaires et d’énergie renouvelable utilisant des conducteurs SCALE-iFlex bénéficient déjà de performances système accrues ; l’approche SCALE-iFlex gère la mise en parallèle de manière si experte qu’un module sur cinq peut être éliminé sans perte de performance ni déclassement actuel. L’ajout d’une sortie NTC isolée réduit la complexité matérielle (en particulier les câbles et les connecteurs) et contribue à l’observabilité du système et aux performances globales.
Un excellent partage du courant
Basés sur la technologie éprouvée SCALE-2 de Power Integrations, les circuits d’attaque de grille SCALE-iFlex LT améliorent la précision du partage du courant et augmentent ainsi la capacité de transport de courant des modules à plusieurs parallèles de 20 %, permettant aux utilisateurs d’augmenter considérablement l’utilisation des semi-conducteurs de leurs piles de convertisseurs. Cela est possible parce que le contrôle localisé de chaque unité MAG (Module Adapted Gate driver) 2SMLT0220D assure un contrôle et une commutation précis, permettant un excellent partage du courant. Le serrage actif avancé (AAC) est utilisé pour fournir une protection précise contre les surtensions.
Pour augmenter encore l’encombrement, jusqu’à quatre modules d’alimentation pilotés par MAG peuvent être connectés en parallèle à partir d’une seule unité IMC (Isolated Master Control) 2SILT1200T, qui peut également être montée sur un module d’alimentation grâce à son contour compact. Les pilotes de grille sont entièrement qualifiés selon les spécifications IEC 61000-4-x (EMI), IEC-60068-2-x (environnement) et IEC-60068-2-x (mécanique), et subissent des tests de type complets – basse tension, haute tension, cyclage thermique – raccourcissant le temps de développement du concepteur de 12 à 18 mois. Un ensemble complet de fonctions de protection est inclus, et les pièces sont disponibles en option avec un vernis de protection.
www.power.com/scale-iflex/scale-iflex-lt-ntc
