Double mélangeur large bande 300 MHz à 6 GHz, avec amplificateurs à gain programmable

Double mélangeur large bande 300 MHz à 6 GHz, avec amplificateurs à gain programmable

Nouveaux produits |
Par Alain Dieul

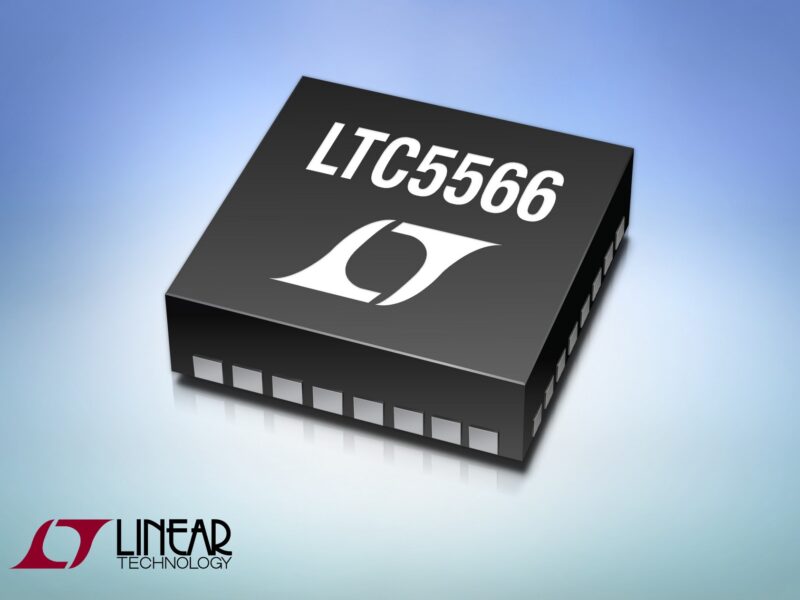

Ce mélangeur double accepte également des bandes passantes de 400 MHz pour répondre aux demandes croissantes des équipements d’accès sans-fil à la 5G de fréquence inférieure à 6 GHz. Il présente une gamme dynamique remarquable, avec un point de compression basse (P1dB) d’entrée de +11,5 dBm et un point d’interception du 3ème ordre (IP3) de +25,5 dBm à 3,6 GHz. Aux fréquences plus élevées, jusqu’à 5,8 GHz, l’IP3 est de plus de +24 dBm. L’amplificateur FI intégré dans le composant élève le gain de conversion de puissance à un maximum de 12 dB. Le gain de chaque canal est programmé séparément avec une précision de pas de 0,5 dB  via le bus SPI présent sur la puce. Ainsi, avec chacun des canaux contrôlant un convertisseur A/N, le contrôle précis du gain procure un moyen simple d’équilibrage du gain des deux canaux et permet le réglage du niveau optimal avec un minimum de composants externes.

Ce dispositif est approprié aux équipements multicanaux RRH (Remote Radio Head : tête radio déportée) d’accès sans fil à la 5G, qui requièrent des performances supérieures et des bandes passantes plus larges aux fréquences plus élevées. De plus, le haut degré d’intégration du composant autorise l’encapsulation d’un nombre élevé de canaux dans un petit espace. D’autres applications compatibles comprennent les équipements 4G LTE-Advanced (norme téléphonique mobile), récepteurs à combinaison ou sélection de signaux, systèmes à antennes distribuées et radios logicielles.

Le composant a été construit à partir d’un cœur de mélangeur double équilibré, actif, sans pertes de conversion et avec un très bon isolement entre ports, ce qui réduit les demandes en filtrage RF externe. Chaque entrée du mélangeur intègre un transformateur balun large bande, ce qui permet une interface simple unipolaire. En utilisant l’interface SPI ou les broches parallèles, les entrées du mélangeur peuvent être accordées numériquement pour des pertes optimales sur plusieurs larges bandes de fréquences se recouvrant de 1,3 GHz à 5,3 GHz, ce qui assure une souplesse d’utilisation dans les applications à radio logicielle, sans composants externes supplémentaires.


Les bandes de fréquences plus basses, de 450 MHz, 700 MHz et 900 MHz, sont également admises avec l’adjonction d’une seule inductance parallèle externe pour une bonne adéquation, afin d’obtenir une caractéristique de gamme dynamique exceptionnelle. Des fréquences plus élevées, supérieures à 5,3 GHz, peuvent être atteintes en utilisant un seul circuit d’adaptation externe.

L’isolement entre les canaux est remarquable avec 50 dB jusqu’à 3,6 GHz, et encore 40 dB à 4,5 GHz. Les deux canaux présentent un très petit décalage de phase sur la gamme d’atténuation de 15,5 dB, critique dans les applications à récepteur MIMO.

Le circuit nécessite une alimentation simple de 3,3 V. Avec les deux canaux actifs, son courant nominal d’alimentation n’est que de 384 mA. Chaque mélangeur peut être mis en marche ou être arrêté par des lignes de contrôle séparées. De plus, un mode basse consommation assure un fonctionnement à un courant d’alimentation réduit de 294 µA, mais avec une légère baisse de la caractéristique IP3.

Encapsulé en boîtier plastique QFN 32 broches, de 5 x 5 mm, ce composant fonctionne dans la gamme de température de -40 °C à +105 °C.

www.linear.com/product/LTC5566
