Double contrôleur DC/DC 60 V à interface numérique

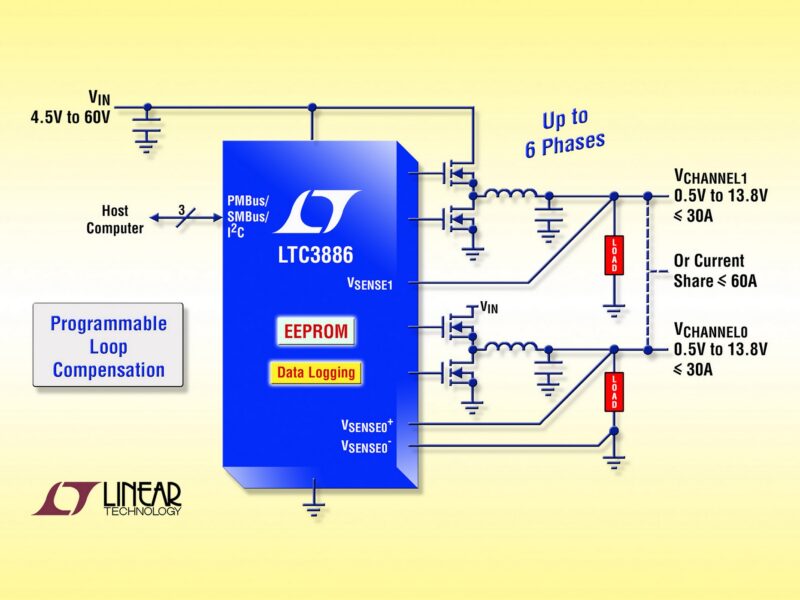

Ce contrôleur est approprié aux environnements sévères qui requièrent les tensions d’entrée élevées couramment rencontrées dans les applications de l’automation, de l’industrie, du médical, des télécommunications et de l’avionique. Il peut être configuré à sortie double ou simple et jusqu’à six phases peuvent être mises en parallèle pour un courant de charge aussi élevé que 120 A. L’architecture de l’horloge en 2, 3, 4 ou 6 phases contribue à la réduction de l’ondulation d’entrée et de sortie, de ce fait, à la diminution de la capacité du condensateur en entrée et en sortie.
Ce composant est compatible avec le logiciel de système de développement LTpowerPlay et de l’interface graphique pour l’utilisateur (GUI). Son bus I2C donne la possibilité aux concepteurs système et aux opérateurs déportés de commander et de superviser la consommation de l’alimentation. Cette possibilité de modifier les paramètres de l’alimentation par commande numérique réduit le temps de mise sur le marché et les arrêts en supprimant tout ce qui pourrait nécessiter des modifications matérielles de circuit ou de nomenclature. Ainsi, ce circuit simplifie la caractérisation, l’optimisation et l’analyse des données pendant la phase de mise au point du prototype, le déploiement et le fonctionnement sur site.
En plus de fournir de la puissance au point de charge, ce contrôleur offre la possibilité de configuration et de gestion à distance de l’alimentation et de ses paramètres via le PMBus, un protocole d’interface série numérique au standard libre du bus I2C. Son interface série 2 fils autorise la programmation des marges de tension en sortie, des réglages et des vitesses de montée et de descente avec des retards séquencés. Les tensions, ainsi que les intensités d’entrée et de sortie, et la température sont accessibles à la lecture.
Avec une erreur maximum de ±0,5% sur la tension continue de sortie, une précision de lecture de l’intensité de ±1,5%, un CAN delta-sigma de 16 bits et une EEPROM, intégrés, ce dispositif combine des performances parmi les meilleures de sa classe pour un régulateur analogique à découpage, avec une acquisition précise des données de signaux mixtes. Les canaux peuvent se partager le courant avec précision, aussi bien en état de régulation qu’en état transitoire. Au démarrage, la détermination des paramètres des tensions de sortie, de la fréquence de commutation et des déphasages entre canaux peut être réalisée par connexion de résistances sur des broches ou par chargement dans une EEPROM intégrée.
Dans un petit boîtier QFN-52 de seulement 7 x 8 mm, ce composant comprend deux boucles de contrôle analogiques rapides, des circuits de précision pour signaux mixés et une EEPROM. Il fonctionne sur une gamme de températures de jonction de -40 °C à +125 °C. Afin d’évaluer son fonctionnement, le GUI LTpowerPlay est en téléchargement libre. Les kits de démonstration et du convertisseur USB-vers-PMBus sont également proposés.
www.linear.com/product/LTC3886
