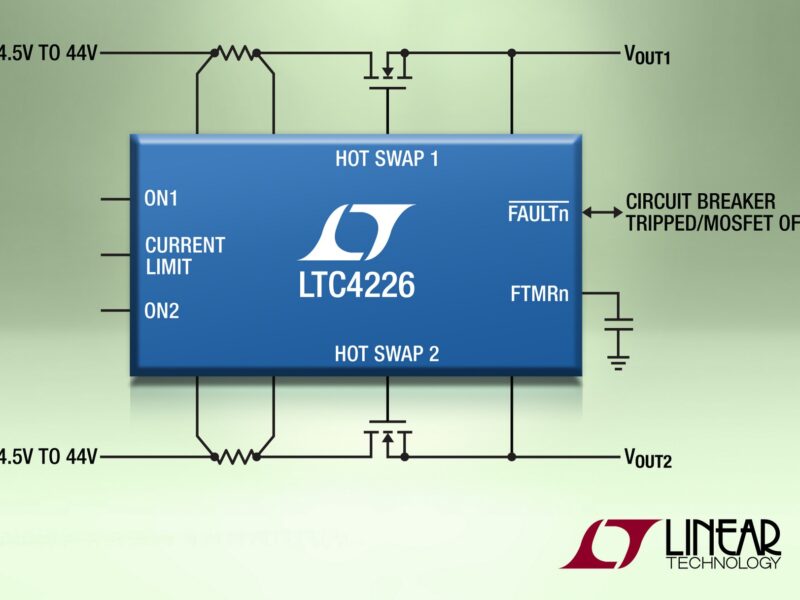

Contrôleur Hot Swap double pour l’insertion à chaud sécurisée de la carte
Chaque alimentation est équipée d’un disjoncteur électronique et d’une limite de courant plus élevée grâce à une sélection de trois niveaux. Choisir le niveau approprié permet à la carte de fonctionner malgré le bruit et de brefs transitoires dans la charge, au-dessus du seuil du disjoncteur, sans modifier l’intensité ni parasiter la tension de sortie. Une minuterie de pannes, à double évaluation, protège le MOSFET et le système des surintensités de longue durée ou dommageables.
Ce contrôleur propose une mise en œuvre compacte, durcie, pour l’insertion à chaud de deux alimentations, soit bien régulées (5 V, 12 V, 24 V) ou variant dans de fortes proportions, comme dans les systèmes alimentés sur batterie. Ses broches ON mettent en pratique un régulateur UVLO externe, réglable, tout en détectant un connecteur complètement inséré. Une pompe de charges intégrée assure le contrôle de la grille des MOSFET canal N standard, avec des niveaux de 12 V pour protéger la couche de diélectrique des grilles. Les sorties d’erreur indiquent la durée d’arrêt du disjoncteur, mais peuvent également être forcées au niveau bas pour arrêter le MOSFET. Avec le câblage de plusieurs sorties d’erreur en circuit OU, chaque contrôleur est arrêté si l’un d’eux est confronté à une surintensité. Dans les applications à une seule alimentation, les deux canaux Hot Swap sont reliés soit en parallèle pour des intensités plus fortes avec des MOSFET moins puissants ou en série pour un circuit d’arrêt bidirectionnel.
Ce circuit est présenté en deux versions, le LTC4226-1 se bloque après une surintensité, tandis que le LTC4226-2 tente un redémarrage automatique après un délai de 500 ms. Spécifiés pour les classes des gammes de températures commerciales et industrielles, ces composants sont présentés en boîtiers compacts de 16 broches MSOP et QFN de 3 x 3 mm.
