Contrôleur DC/DC abaisseur synchrone 34 V
Supportant une tension d’entrée étendue de 4 V à 34 V, ce contrôleur offre une tension de sortie ajustable de 0.7 V à 5.3 V. Il nécessite deux transistors Mosfet NMOS adaptés en externe pour fournir un courant jusqu’à 20 A. La fréquence de découpage est ajustable de 250 kHz à 1 MHz par une résistance externe et peut être synchronisées sur une horloge externe lorsque plusieurs DC/DC sont utilisés. Le circuit de compensation de phase peut également être ajusté par une résistance et un condensateur externes pour optimiser la configuration de la bobine et des condensateurs. Afin d’améliorer le rendement pour des petits courants de sortie, ce circuit est capable de commuter automatiquement du mode PWM au mode VFM, mais peut être également forcé dans le mode PWM si nécessaire.
Ce composant intègre de multiples circuits de protection tels que la limitation du courant pour les crêtes de courant dans la bobine, la protection contre les surcharges de courant par un système "Hiccup-mode" ou "latch type", et la coupure du circuit en cas de surchauffe. La fonction UVLO coupe également le circuit si la tension d’entrée est trop basse et celle de “Soft-start” autorise un démarrage plus lent. Un flag donne l’information du niveau de la tension de sortie, de l’activation d’un circuit de sécurité ou lorsque le circuit ne peut fonctionner lors d’un défaut. Il dispose également d’une fonction SSCG (Spread Spectrum Clock Generation) pour réduire le niveau d’EMI.

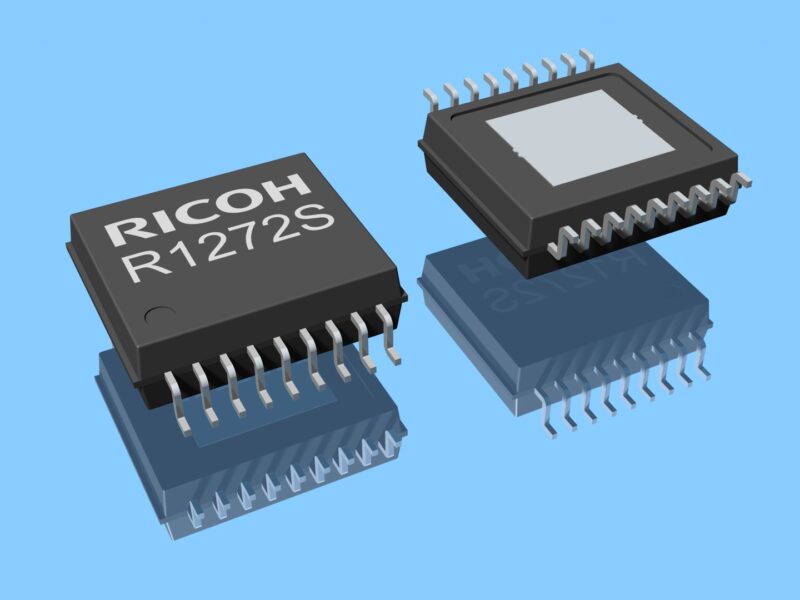

Proposé en boîtier HSOP-18, ce circuit fonctionne dans la classe de température automobile de -40 °C à +125 °C.
www.e-devices.ricoh.co.jp/en/r1272
