Connecteur PushPull Ethernet plus compact et plus robuste

Connecteur PushPull Ethernet plus compact et plus robuste

Nouveaux produits |
Par Alain Dieul

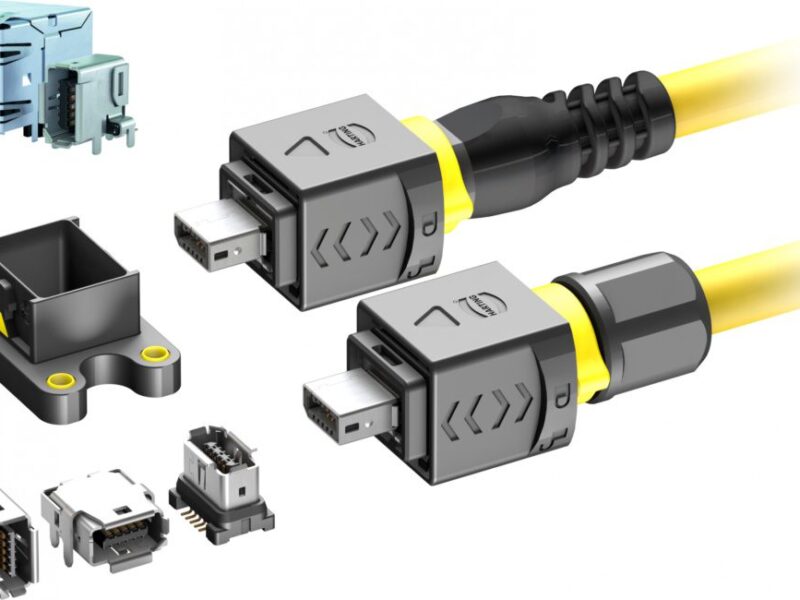

Proposé par Harting, le Mini PushPull ix Industrial est une évolution permettant une utilisation dans un environnement industriel encore plus difficile

Ce connecteur Ethernet a interface dans une enveloppe protectrice. De ce fait, il est étanche à l’eau et à la poussière ; il peut aussi être utilisé en extérieur. Son dispositif de verrouillage PushPull est efficace, simple et pratique. Un repère visuel facilite l’identification pour bien orienter le connecteur avant de l’accoupler.
L’enclenchement sonore au verrouillage informe l’utilisateur. Les forces d’insertion et d’extraction sont faibles. Tous ces points en font un produit adapté pour un usage intensif.

Une utilisation sûre pour des équipements soumis à des contraintes mécaniques fortes

Les performances de transmission Cat. 6A de l’interface ix permettent de connecter des réseaux 10 Gigabit Ethernet. Le Mini PushPull dispose d’une bague de verrouillage qui interdit les déconnexions accidentelles et assure une utilisation sûre pour des équipements soumis à des contraintes mécaniques fortes.
Les chocs, les vibrations ou les tractions de câble n’altèrent donc pas la qualité de transmission du réseau si celui-ci est raccordé avec le Mini PushPull ix.
Du côté de l’équipement, l’embase Mini PushPull (associée au connecteur ix Industrial® à souder sur un circuit imprimé) en fait un dispositif adapté pour une assemblage dans un minimum d’espace.
Comparé au RJ45, ix Industrial est 70 % plus compact. Il peut être monté sur le PCB dans toutes les directions : à plat, débout ou à la verticale.
Les contacts de blindage traversants assurent au connecteur un excellent maintien sur le circuit imprimé. Monté côte à côte sur un équipement, le pas du Mini PushPull est 15 x 18 mm, ce qui en fait un des meilleurs connecteurs étanches pour sa densité d’intégration.
Le Mini PushPull ix Industrial convient aussi aux signaux Tout Ou Rien ou aux signaux analogiques qui sont utilisés pour les capteurs et les actionneurs. Il a 10 contacts dimensionnés à 1,5 A pour des tensions AC 50 V ou DC 60 V. Etanche, robuste, compact et léger, le Mini PushPull ix convient donc à un environnement industriel exigeant ou en extérieur. Il est parfait pour connecter des petits systèmes, des équipements déportés ou embarqués, des petites machines.

www.harting.com
