Cinq séries de redresseurs Schottky à barrière MOS avec une densité de puissance plus élevé

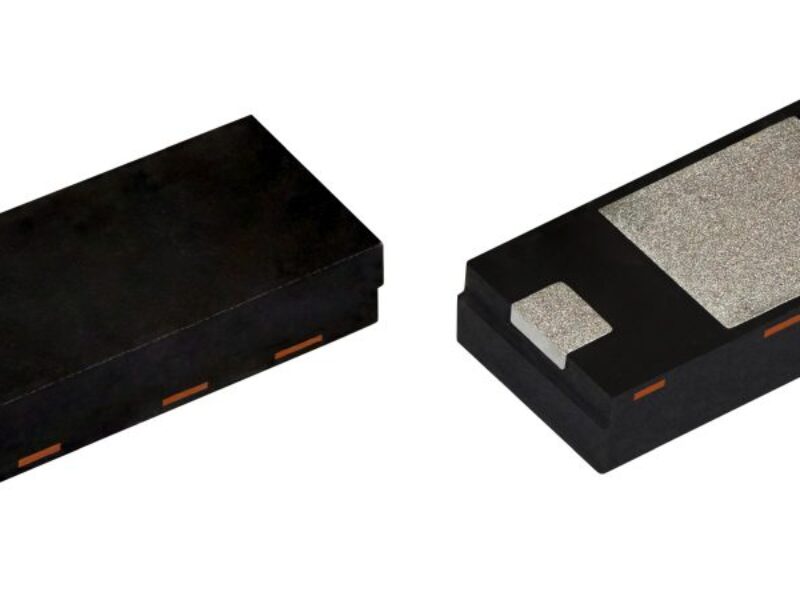

Rutronik élargit son portefeuille de redresseurs avec cinq nouveaux types pour 60 V, 100 V et 150 V : La série de redresseurs Schottky à barrière MOS de tranchée (TMBS®) montés en surface VxNL63-M3, VxNM63-M3, VxN103-M3, VxNM103-M3, et VxNM153-M3 de Vishay sont particulièrement compacts dans des boîtiers DFN3820A avec des flancs mouillables.
Avec des courants nominaux plus élevés et une densité de puissance jusqu’à 50% supérieure à celle des boîtiers SMA conventionnels, et une densité de puissance 12% supérieure à celle des boîtiers SMF, ils offrent une solution très efficace et compacte pour les applications commerciales, industrielles et énergétiques et sont également disponibles en version qualifiée AEC-Q101 pour l’industrie automobile sur www.rutronik24.com.
En tant que première ligne de produits de la nouvelle famille Power DFN, le boîtier DFN3820A se distingue particulièrement par son empreinte très petite de 3,8 mm x 2,0 mm et sa hauteur extrêmement basse de 0,88 mm pour une utilisation encore plus efficace de l’espace PCB. Le boîtier DFN est 60%, 44% et 35% plus petit que les boîtiers SMB (DO-214AA) et SMA (DO-0214AC et SOD128) conventionnels. En même temps, la conception optimisée de la masse de cuivre et la technologie avancée de placement de la puce permettent une excellente performance thermique, permettant un fonctionnement à des courants nominaux plus élevés. Les redresseurs sont adaptés pour une utilisation à des températures élevées jusqu’à +175 °C. Les flancs mouillables du boîtier DFN3820A permettent une inspection optique automatique (AOI), rendant l’inspection par rayons X obsolète.
La chute de tension directe optimisée (meilleure de sa catégorie) à 0,45 V réduit les pertes de puissance tout en augmentant l’efficacité. Ils sont également idéaux pour l’assemblage automatisé.
Avantages en un coup d’œil :
- Versions qualifiées de qualité automobile, AEC-Q101 disponibles
- Courant nominal jusqu’à 7 A
- Disponible avec des tensions de 60 V, 100 V et 150 V
- Fonctionnement à haute température jusqu’à +175 °C
- MSL-1, selon J-STD-020 • Valeur de crête LF de 260 °C
- Les câbles plaqués étain mat répondent au test de whisker selon JESD 201 classe 2
- Conforme RoHS et sans halogène
Exemples d’applications :
- Automobile
- Contrôles électroniques pour moteurs, airbags et pompes à carburant
- Blocage des courants inverses
- Rétroéclairage LED
- Assistance à la conduite, systèmes lidar et caméra
- Chargeurs et systèmes de gestion de batterie dans les VE et les HEV
- Système électrique de véhicule 48 V
- Industrie
- Systèmes de production automatisés
- Outils automatisés
- Appareils de consommation
- Ordinateurs portables
- Électronique de consommation
- Télécommunications
Aperçu des spécifications de l’appareil (P/N) :
Note : Base P/N – M3 pour la catégorie commerciale.
Base P/N – HM3 pour la qualification AEC-Q101 et la catégorie automobile
