Capteur à effet Hall double voies avec détection de direction
Une caractéristique clé de ce composant est le fait que les éléments Hall sont alignés photolithographiquement avec une précision meilleure qu’un micron. Cette précision mécanique élimine les principaux obstacles habituellement rencontrés dans les applications de détection de forte résolution. Les deux capteurs Hall bipolaires sont espacés de 1.63 mm. Ils fournissent d’excellents signaux de vitesse et de direction lors d’utilisation de cibles de faible géométrie. Un amplificateur à dérives extrêmement faibles garantit une symétrie entre les deux capteurs pour maintenir une quadrature. La technique brevetée de chopper stabilisation haute fréquence élimine les offsets dans chaque voie et fournit un fonctionnement stable sur la plage complète de températures et de tensions spécifiées. Ces circuits chopper permettent aussi d’augmenter le ratio signal sur bruit à l’entrée des comparateurs numériques. Il en résulte d’excellentes performances de jitter, caractéristique critique pour les applications de commutation de moteur. Un régulateur LDO intégré à la puce permet au capteur d’être utilisé sur une large plage de tension de fonctionnement. Une programmation post assemblage à l’usine fournit les seuils magnétiques de basculement symétriques entre les deux capteurs.

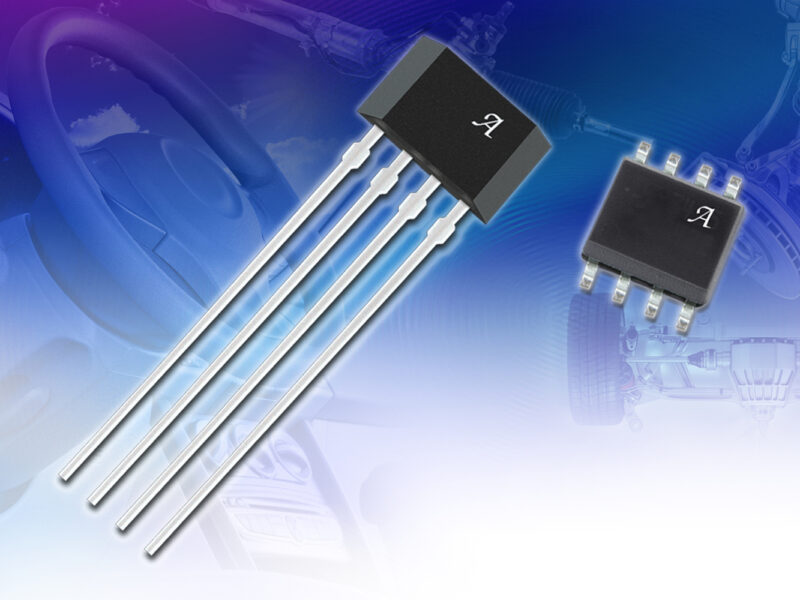

Proposés en boîtier plastique CMS SOIC 8 broches (L) ou traversant 4 broches (K), ces composants fonctionnent dans la gamme de température de -40 °C à +150 °C. Ils sont garantis sans plomb avec un étamage du leadframe 100% étain mat.
