Canon livre une machine de lithographie par nano-impression de classe 5nm

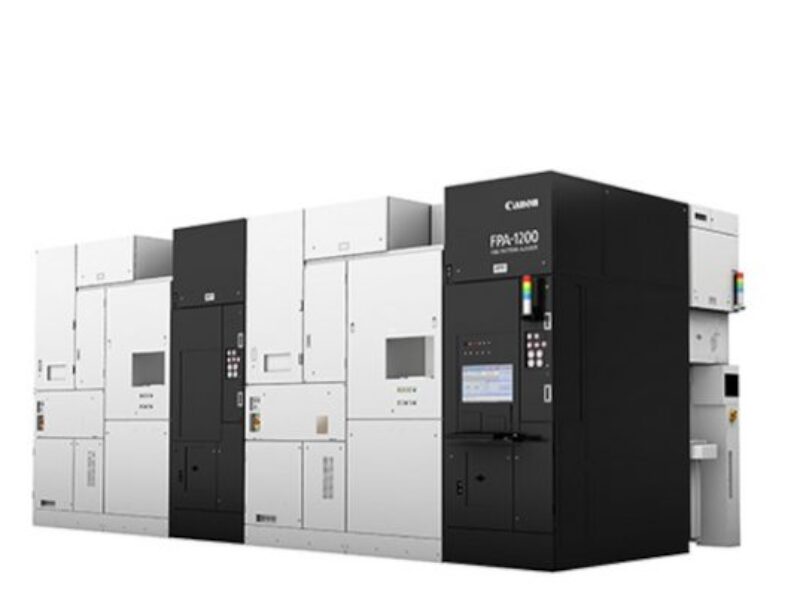

La société japonaise Canon Inc. a livré une plate-forme de lithographie par nano-impression pour la fabrication de semi-conducteurs – la FPA1200NZ2C – à l’Institut d’électronique du Texas, conformément aux prévisions de livraison pour 2024.
Canon est un producteur de masse de machines de lithographie optique KrF et i-line, mais la lithographie par nano-impression (NIL) est plus largement applicable et constitue une alternative potentielle à la lithographie de pointe dans l’ultraviolet extrême (EUV), à un coût bien moindre.
Un système NIL définit les puces en estampant des motifs de résine photosensible. Le système NIL FPA-1200NZ2C de Canon pour les wafers de 300 mm permet de créer des motifs avec une largeur de ligne minimale de 14 nm, ce qui équivaut approximativement au nœud de fabrication de 5 nm. Selon Canon, l’amélioration de la technologie des masques permettra à la technologie NIL d’atteindre une largeur de ligne minimale de 10 nm, ce qui correspond au nœud de 2 nm.
Comme le processus de transfert des schémas de circuit de la NIL ne passe pas par un mécanisme optique, les schémas de circuit fins sur le masque peuvent être reproduits fidèlement sur la plaquette de silicium, ce qui évite d’avoir recours à la correction optique des schémas (OPC), un processus complexe et gourmand en ressources informatiques qui est de plus en plus abordé par les techniques d’intelligence artificielle.
Ce FPA-1200NZ2C sera utilisé au Texas Institute for Electronics pour la recherche et le développement de semi-conducteurs avancés et la production de prototypes, a déclaré Canon.
Le Texas Institute for Electronics est un consortium de semi-conducteurs fondé en 2021 et soutenu par l’université du Texas à Austin. Il se compose de gouvernements locaux et d’États, d’entreprises de semi-conducteurs, d’instituts de recherche nationaux et d’autres entités. Il offre un accès libre aux initiatives de recherche et développement sur les semi-conducteurs et aux installations de prototypage afin d’aider à résoudre les problèmes liés à la technologie avancée des semi-conducteurs, y compris la technologie de packaging avancée.
