Antenne miniature pour conceptions GNSS

Nouveaux produits |
Par Alain Dieul

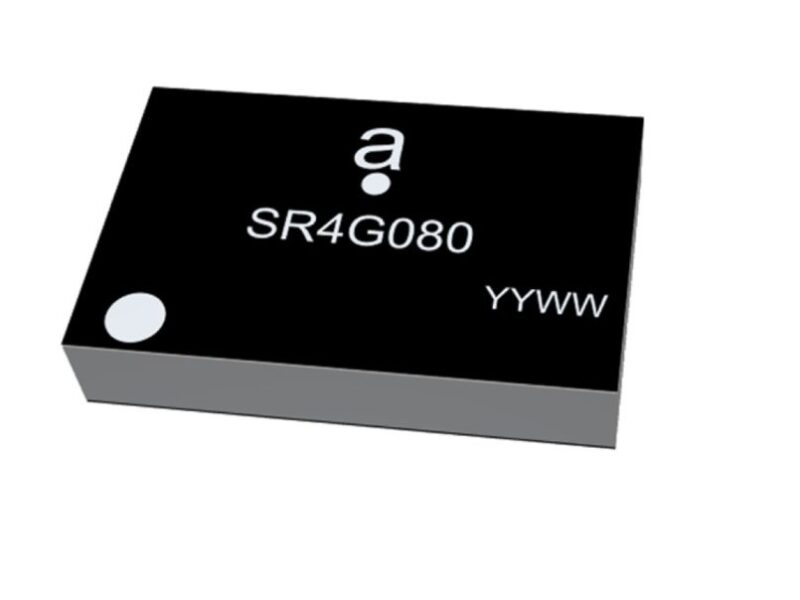

Le principal avantage de l’antenne Agosti propose par Antenova est sa faible exigence de plan de masse. La plupart des antennes SMD utilisent la surface du PCB autour de l’antenne comme plan de masse à partir duquel rayonner le signal, c’est donc l’exigence du plan de masse et non les dimensions physiques de l’antenne qui définit l’espace dont elle a besoin. Les résultats des mesures rayonnées d’Antenova montrent qu’Agosti fonctionne bien sur de petits plans de masse de 40 x 20 mm, 70 x 25 mm et 80 x 30 mm, ce qui en fait un bon choix pour les conceptions à petit facteur de forme.

Agosti est conçu pour s’intégrer et coexister avec d’autres antennes au sein du même appareil. Les diagnostics embarqués (OBD) et les trackers utilisent souvent la 4G/LTE avec A-GPS pour le repli et l’antenne Agosti a été testée avec l’antenne Pharoah d’Antenova, numéro de pièce SR4L073, qui a également une très petite exigence de plan de masse. Les deux antennes ont une excellente isolation et peuvent fonctionner à proximité l’une de l’autre dans un très petit appareil sans que le signal 4G n’interfère avec les signaux GNSS sensibles.

“Les petites antennes SMD telles que Agosti sont une alternative intéressante aux antennes patch en céramique délicates courantes utilisées dans les conceptions GNSS. Ce n’est pas seulement parce que les antennes SMD sont nettement plus petites, c’est aussi parce qu’elles offrent des performances omnidirectionnelles. Les antennes patch ont généralement un carré de 12 mm ou 14 mm, sont plus lourdes que les antennes SMD et nécessitent un plan de masse beaucoup plus grand et une zone de protection. Ils doivent également être placés au centre d’un circuit imprimé et ne fonctionnent bien que lorsqu’ils pointent vers le ciel. La nouvelle génération d’antennes SMD d’Antenova surmonte toutes ces limitations et fonctionne bien quelle que soit la position et l’orientation de l’appareil.” déclare Michael Castle, directeur du marketing produit d’Antenova.

www.antenova.com/product/agosti/
