Alimentations programmables de 0 – 20 V à 0 – 1 500 V

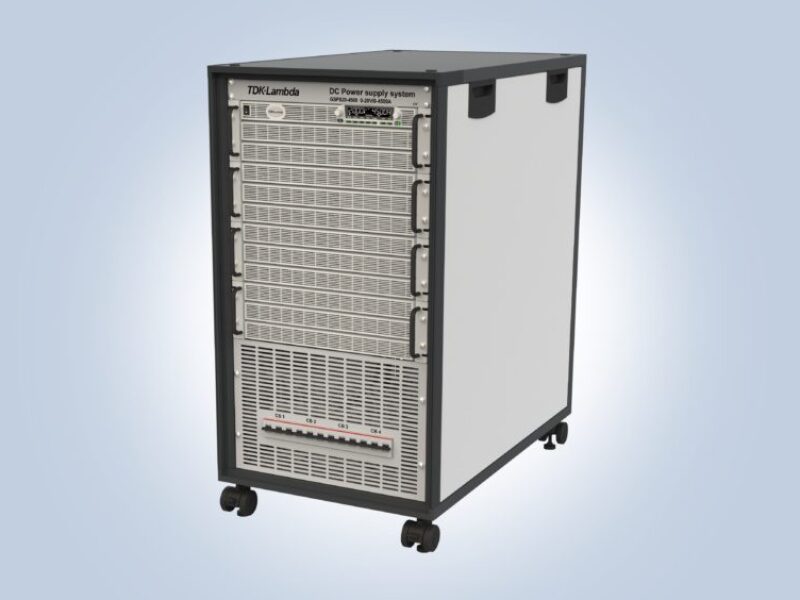

TDK Corporation dévoile un système d’alimentation GSPS innovant, logé dans une armoire de 20U et 19 pouces, rackable, avec une puissance nominale de 90 kW. Ce système fait partie de la série TDK-Lambda d’alimentations DC programmables GENESYS+.
Ces systèmes GSPS passent en toute transparence entre les modes de fonctionnement à tension constante, à courant constant et à limite de puissance constante. Les armoires sont montées sur des roulettes verrouillables, ce qui permet de les repositionner facilement dans les installations de recherche ou de production.
La série GSPS répond aux exigences de test et de mesure des composants automobiles, des batteries pour véhicules électriques, de l’aérospatiale, des aimants haute puissance, de l’imagerie médicale, du traitement des semi-conducteurs et des applications d’automatisation industrielle et de contrôle de processus.
En termes de structure interne, douze alimentations GENESYS+ 7,5 kW peuvent être configurées ensemble pour fournir douze plages de tension de sortie de 0 à 20 V ou 0 à 1 500 V avec des courants de sortie allant jusqu’à 4 500 A. Le système parallèle avancé breveté de TDK-Lambda offre une réponse dynamique à la charge et des caractéristiques d’ondulation et de bruit comparables à celles d’une alimentation unique.
La gamme de tension d’entrée est triphasée, de 342 à 528 Vac, de 47 à 63 Hz, couvrant les valeurs nominales de 380, 400, 415, 440, 460 et 480 Vac. Les disjoncteurs d’entrée sont accessibles sur le panneau avant de l’armoire et les connexions des barres de bus de sortie en parallèle se trouvent à l’arrière. Les fonctions de sécurité sont standard dans toutes les alimentations GENESYS+™, offrant un redémarrage sûr/automatique, une mémoire du dernier réglage et des fonctions de protection intégrées pour la tension, le courant et la température.
La série GSPS utilise une programmation commune à toute la série GENESYS+, soit par les commandes du panneau avant, à distance via LAN (LXI 1.5), USB 2.0 et RS232/485, soit par une interface de contrôle et de surveillance analogique isolée (0-5 V, 0- 10V), qui sont fournies en standard. Les interfaces optionnelles comprennent un choix de GPIB (IEEE488.2), EtherCAT, Modbus-TCP et IS420 (boucle de programmation de courant isolé de 4 à 20 mA). Le logiciel fourni inclut des pilotes, un créateur de forme d’onde et une interface graphique du panneau avant virtuel.
L’armoire rackable GSPS 20U de 19 pouces mesure 553 x 902 x 1 028 mm (LxPxH) et pèse moins de 200 kg. Les roulettes peuvent être retirées si elles ne sont pas nécessaires.
La série est garantie cinq ans et est certifiée en matière de sécurité selon la norme IEC/EN/UL 61010-1. Elle porte les marquages CE et UKCA pour les directives basse tension, EMC et RoHS. La série GENESYS+ est également conforme à la norme IEC/EN 61204-3 pour l’immunité EMI et EMC conduite et rayonnée.
Pour de plus amples informations sur la série GSPS 90 kW, veuillez consulter ce lien.
Principales applications
- Test et mesure de composants automobiles, batteries pour véhicules électriques, aérospatiale, aimants haute puissance, imagerie médicale, traitement des semi-conducteurs et applications d’automatisation industrielle et de contrôle de processus.
Principales caractéristiques et avantages
- Rack compact de 20U de haut et 19 pouces de large
- Plage d’entrée triphasée de 342 à 528 V CA
- Tensions de sortie de 0 à 20 V jusqu’à 0 à 1 500 V
- Interfaces LAN, USB, RS232, RS485 et analogiques isolées en standard
- Génération et stockage de formes d’onde arbitraires
- Garantie de cinq ans
Données clé
|
Modèle |
|
GSPS 90kW |
|
Plage de tension d’entrée |
Vac |
Triphasé 342 – 528 |
|
Tensions de sortie |
Vdc |
0 – 20V jusqu’à 0 – 1500 |
|
Puissance de sortie maximale |
W |
90,000 |
|
Efficacité |
% |
Jusqu’à 90 |
|
Certifications de sécurité |
– |
IEC/EN/UL 61010-1 |
|
Taille (L x P x H) |
mm |
553 x 902 x 1028 (avec les roulettes) |
|
Autres fonctionnalités standard |
– |
LAN, USB, RS232, RS485 et analogique isolé |
|
Garantie |
– |
Cinq ans |
