Alimentations industrielles AC-DC avec option de terminaisons de fils enfichables

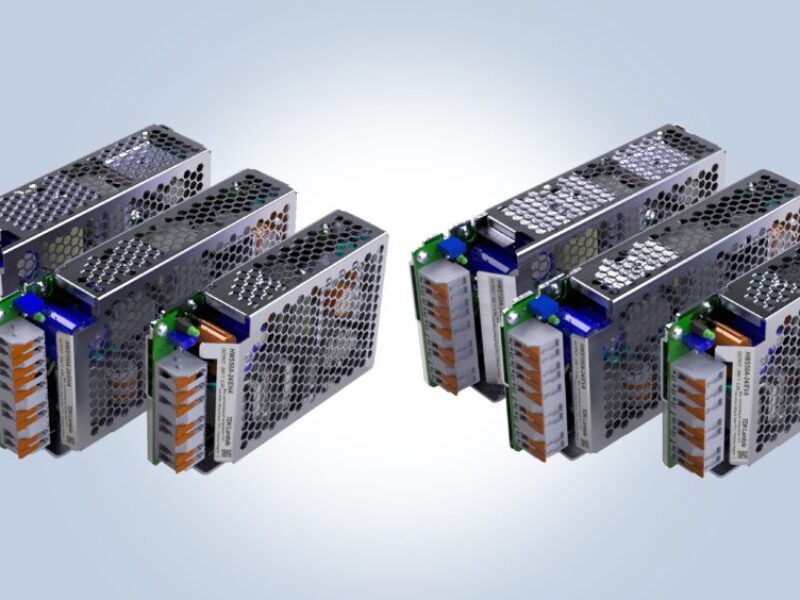

Dotées de terminaisons de fils enfichables pour les modèles, les modèles HWS-A/E de la gamme d’alimentations AC-DC à haute fiabilité TDK-Lambda HWS-A de TDK Corporation sont disponibles avec des bornes orientées verticalement ou horizontalement, ce qui simplifie le câblage. Conçus pour automatiser les processus de fabrication, les modèles HWS-A/E sont à la fois économiques et rapides, tout en améliorant la fiabilité. Les bornes à levier permettent l’insertion de fils et d’embouts sans recourir à des outils, et contrairement aux borniers à vis, aucune contrainte de couple ni contrôle régulier n’est requis.
La série HWS-A/E accepte une entrée de 85 à 265 Vac, supportant une tension de crête de 300 Vac pendant 5 secondes. Les options de bornes enfichables sont disponibles pour les sorties 12, 15, 24 et 48 V et les modèles de 50, 100 et 150 W. Tous les modèles sont certifiés IEC / EN / UL / CSA 62368-1, IEC / EN 62477-1 (OVC III) et UL 508, avec marquage CE et UKCA pour les directives Basse tension, EMC et RoHS.
La série TDK-Lambda HWS est unique dans l’industrie, offrant une garantie limitée à vie. Les valeurs nominales et les températures conservatrices des composants, y compris pour les condensateurs électrolytiques, garantissent une longue durée de vie sur le terrain.
Applications principales
• Automatisation industrielle, fabrication de semi-conducteurs, équipements industriels de test et de communication
Caractéristiques et avantages principaux
• Terminaisons de fils enfichables pour l’assemblage automatisé
• Valeurs nominales très conservatrices des condensateurs électrolytiques
• EMI conduite et rayonnée de classe B
• Certifications de sécurité IEC/EN/UL/CSA 62368-1, IEC/EN 62477-1 (OVC III) et UL 508
• Garantie limitée à vie
Données clés
Modèle |
HWS50A/ExA |
HWS100A/ExA |
HWS150A/ExA |
|
Plage de tension d’entrée |
Vac |
5 à 265 (300 V pendant 5 s) |
||
Tensions de sortie |
Vdc |
12, 15, 24 ou 48 |
||
Puissance de sortie nominale |
W |
50 |
100 |
150 |
Température de fonctionnement |
oC |
-10 à +70, déclassement linéaire à 20 % de charge de 50 à 70 |
||
Isolation |
Vac |
Entrée – terre 2000, entrée – sortie 3000, sortie – terre 500 |
||
Taille (L x H x P) |
mm |
31.5 x 82 x 132.5 |
33.5 x 83 x 176 |
42 x 82 x 175.5 |
Certification de sécurité |
– |
IEC/EN/UL/CSA 62368-1, IEC/EN 62477-1 (OVC III), UL508 |
