Alimentations à fiabilité accrue pour les applications industrielles
Afin d’offrir le meilleur rapport prix/performance tout en maintenant un haut niveau de qualité, la série PDA proposée par Cosel utilise une topologie quasi-résonante avec un nombre limité de composants, ce qui se traduit par une plus grande fiabilité.

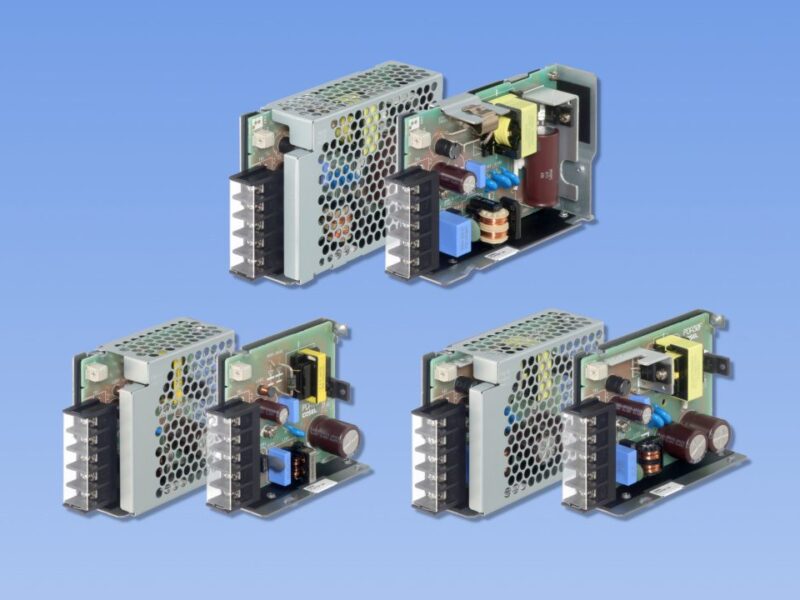

La série PDA est 100% compatible avec la série PBA, qui va prendre sa retraite après 20 ans d’utilisation dans des applications à haut volume, dans le monde entier. Les premiers modèles introduits sont le PDA15F de 15W, le PDA30F de 30W et le PDA50F de 50W, avec d’autres versions à venir. La série PDA est conçue pour être utilisée dans une large gamme d’applications et peut fonctionner dans une large plage de température allant de -20 à +70 degrés C. Les alimentations sont certifiées UL/EN62368-1.
Conçue pour des applications internationales, la série PDA a une plage de tension d’entrée de 85VAC à 264VAC monophasé et répond aux normes de sécurité avec une plage de tension d’entrée de 100-240VAC (50/60Hz). Le PDA15F de 15W, le PDA30F de 30W et le PDA50F de 50W sont disponibles en trois tensions de sortie, 5V, 12V et 24V avec des courants de sortie correspondants. La tension de sortie peut être ajustée par un potentiomètre intégré.
La série PDA bénéficie d’une topologie de commutation quasi-résonante optimisée et offre un rendement allant jusqu’à 87,5% à 230VAC et à charge nominale. Par rapport au modèle original PBA, le gain d’efficacité est de plus de 5 points de pourcentage, ce qui permet de réduire la dissipation de chaleur et, par conséquent, d’augmenter la fiabilité du système. La série PDA comprend une limitation du courant d’appel, une protection contre les surintensités avec rétablissement automatique lorsque le défaut est éliminé, et une protection contre les surtensions.
Basée sur une topologie optimisée, la série PDA n’a pas de PFC actif intégré, ce qui ne l’empêche pas d’être entièrement conforme à la norme IEC61000-3-2 (Classe A). Ces alimentations sont conçues pour fonctionner dans une large gamme de températures allant de -20 à +70 °C et peuvent être montées dans n’importe quelle orientation, bien qu’un déclassement puisse s’appliquer en fonction de la température ambiante et de l’environnement. Tous les modèles ont une tension d’isolation entrée-sortie de 3 000 VAC, une tension entrée-mise à la terre du châssis (FG) de 2 000 VAC, et une tension sortie-mise à la terre du cadre de 500 VAC.
