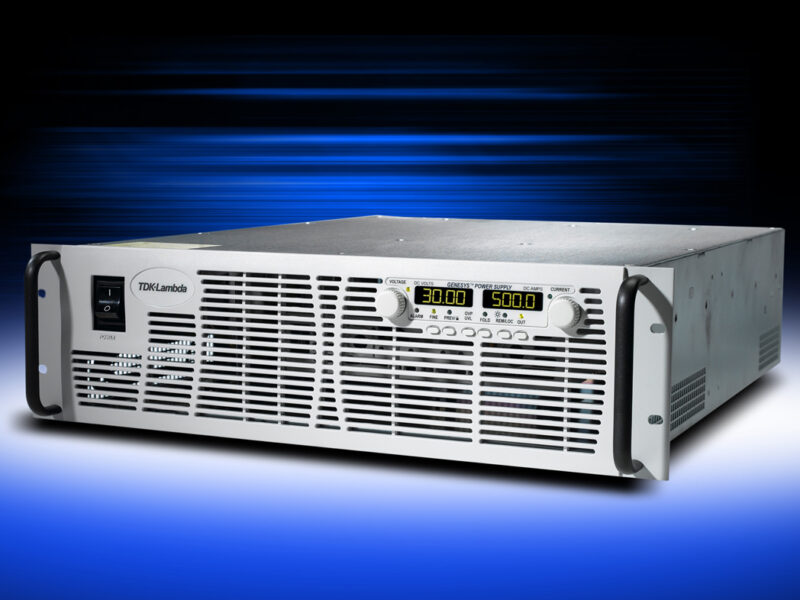

Alimentations 15 kW 3 U de 30, 40 et 50 V
Reprenant les mêmes caractéristiques et les dimensions compactes de 3 U en hauteur pour 483 mm de large (19”) que les modèles de 60 V à 600 V existants, ces unités à courant plus élevé peuvent fonctionner en mode courant constant ou tension constante. Elles acceptent des tensions d’entrée triphasées de 400 VAC ou 480 VAC, avec correction passive du facteur de puissance.
Il est possible de configurer des systèmes d’alimentation plus puissants à l’aide du mode "avancé" de fonctionnement en parallèle maître/esclave. Celui-ci configure l’unité maître de manière à ce qu’elle constitue le seul point de programmation, de mesure et d’état du courant total du circuit en parallèle. Quatre unités peuvent donc fonctionner comme une seule alimentation de 60 kW, offrant ainsi une plus grande souplesse aux concepteurs de systèmes.
Commune à l’ensemble de la gamme, l’interface numérique multipoint RS-232/RS-485 de 16 bits intégrée peut contrôler jusqu’à 31 alimentations en série sur la ligne de communication RS485.
D’autres interfaces numériques et analogiques sont proposées en option, notamment les interfaces numériques multipoints LAN, compatible avec la norme LXI de classe C, et IEEE, compatible avec les normes IEEE488.2 et SCPI, qui comprennent un grand choix de pilotes d’instruments tels que NI LabVIEW et NI LabWindows. Les options d’interfaces de programmation ou de contrôle analogiques isolées incluses font appel à la commande par tension 0-5 V/0-10 V ou par courant 4-20 mA.
Couvrant également tous les modèles de la gamme, les fonctionnalités de sécurité incluses comprennent le démarrage sécurisé et le redémarrage automatique, la mémorisation des derniers paramètres, ainsi que des fonctions de protection intégrées. En configuration de démarrage sécurisé, l’alimentation revient aux derniers paramètres de fonctionnement après une coupure de courant, mais la sortie est désactivée. Avec le redémarrage automatique, elle revient aux derniers paramètres de fonctionnement utilisés après une coupure de courant. La mémorisation des derniers paramètres permet de conserver la tension et le courant de sortie, l’activation ou la désactivation de la sortie, le niveau d’OVP et d’UVL, le repli ou encore, le mode de démarrage à chaque séquence de coupure de l’entrée AC. Parmi les fonctions de protection intégrées figurent celle contre les surtensions (OVP), la limite de sous-tension (UVL), la protection par repli (FOLD) et celle contre les dépassements températures (OTP).
Portant le marquage CE conformément à la directive «basse tension», cette série d’alimentations 15 kW 3 U respecte les spécifications relatives aux interférences électromagnétiques conduites et rayonnées prévues aux normes EN55011A et FCC, partie 15J, classe A. En outre, elle bénéficie des homologations de sécurité UL60950-1 et EN60950-1.
