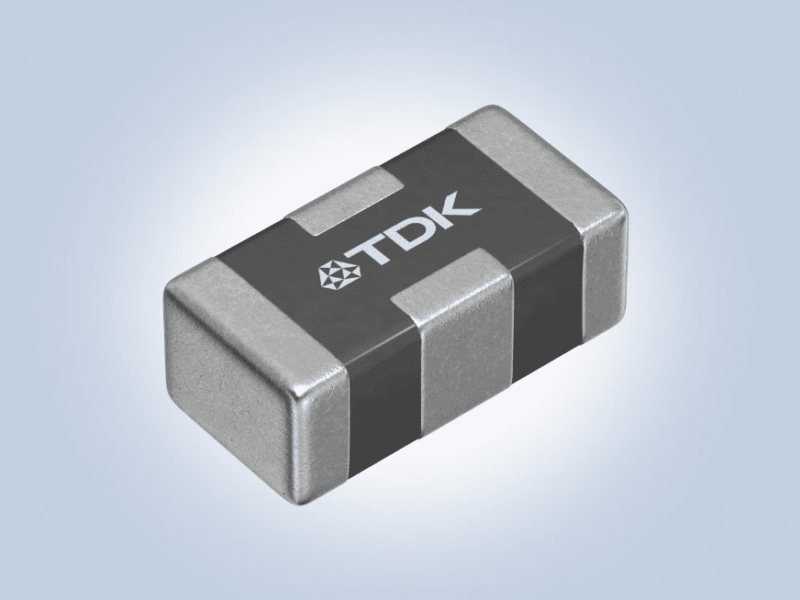

Varistances automobiles pour LIN et CAN
TDK a mis au point deux varistances pour les réseaux CAN et LIN dans les applications automobiles.
Les deux varistances ont une tension de résistance élevée aux décharges électrostatiques (ESD) pour un fonctionnement sûr des fonctions automobiles critiques en matière de sécurité pour les réseaux CAN et LIN dans les systèmes avancés d’aide à la conduite (ADAS).
Les deux nouvelles varistances de la série AVRH sont conformes à la norme automobile AEC-Q200 et répondent aux exigences de résistance à la tension de 25 kV de la norme IEC 61000-4-2 lors du test de décharge électrostatique. Ils fonctionnent dans une plage de température allant de -55 °C à +150 °C. Non seulement ils répondent aux exigences anti-DES, mais ils ont également une empreinte minimale, ce qui est utile dans la mesure où les équipementiers automobiles tentent de se miniaturiser.
Les varistances sont des éléments de circuit fondamentaux pour traiter les irrégularités de tension importantes. Dans les applications automobiles, ils protègent les calculateurs fragiles et contribuent à la conformité aux normes de sécurité automobile telles que AEC-Q200 et IEC 61000-4-2.
L’AVRH10C220YT201MA8 est conçu pour prendre en charge l’électronique sur un bus LIN. Il a une tension continue maximale de 16 V et une capacité de 200 pF. La taille du 1005 (1,0 mm (L) x 0,5 mm (l) x 0,5 mm (H)) est 75 % plus petite que le modèle existant. La taille réduite permet aux appareils des clients d’être plus petits, ce qui réduit la consommation de matériaux. Ce produit utilise également la technologie de revêtement exclusive de TDK pour améliorer la durabilité. Tout petit qu’il soit, il offre la grande fiabilité nécessaire pour répondre aux normes de qualité de l’industrie automobile.
L’AVRH16A2C270KT200NA8 est conçu pour prendre en charge l’électronique sur un bus CAN. Il possède une structure de réseau 2 en 1, dans laquelle les fonctions de deux varistances sont intégrées dans un seul élément. Une autre caractéristique est que la technologie de conception exclusive de TDK minimise la différence de capacité entre les canaux. Il est conçu au format 1608 (1,6 mm (L) x 0,8 mm (L) x 0,6 mm (H)).
Guide de sélection des dispositifs de protection contre les décharges électrostatiques
La production en série de l’AVRH10C220YT201MA8 et de l’AVRH16A2C270KT200NA8 devrait commencer en mars 2024.
