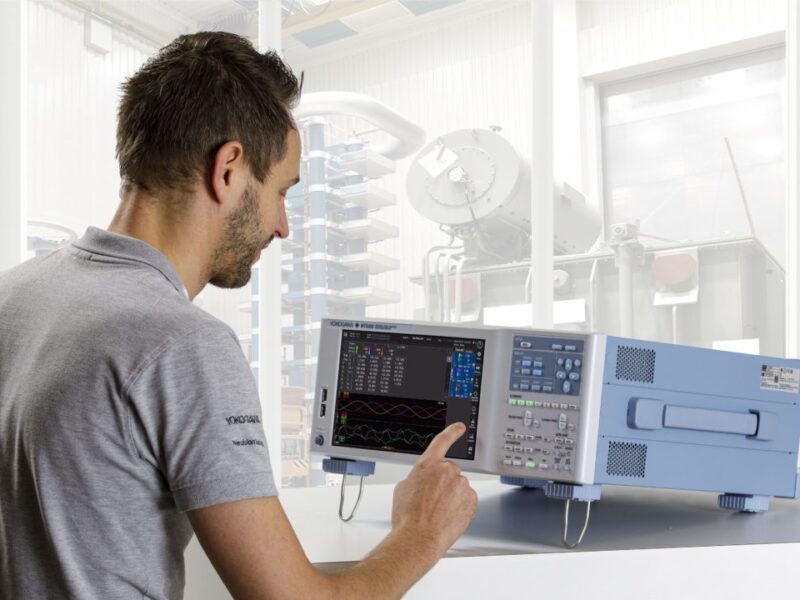

L’analyseur de puissance de précision WT5000 Version Transformateur proposé par Yokogawa offre une précision de 0.008%, et atteint la meilleure précision qu’il soit pour des facteurs de puissance extrêmement faibles.
Par Alain Dieul

Partager:

Les transformateurs jouent un rôle essentiel dans les réseaux électriques. Avec une demande d’électricité qui devrait atteindre les 40TWh d’ici à 2040, et avec des transformateurs qui représentent environ 4% des pertes sur le réseau, il n’a jamais été aussi important d’utiliser des transformateurs plus efficients.
Les propriétaires des réseaux de distribution taxent les fabricants de transformateurs en fonction du niveau des pertes mesurées lors d’essais à vide. Les montants de ces taxes peuvent dépasser les 13 000EUR par kilowatt, tenant compte des incertitudes de mesure, il est vital pour les fabricants de transformateurs de mesurer ces pertes avec la meilleure précision qu’il soit, et le minimum d’incertitude possible. Cela permet de réduire les coûts et de conforter la confiance de leurs clients.
L’analyseur de puissance de précision WT5000 – Version Transformateur aide les constructeurs à réaliser des analyses poussées, indispensables pour développer des transformateurs plus économiques et plus performants. Il est équipé d’un module d’entrée spécial qui offre une bien meilleure précision pour le test de transformateurs, présente un niveau de précision de 0,008% pour des facteurs de puissance de 1, et offre la meilleure incertitude qu’il soit pour des facteurs de puissance très faibles à des fréquences comprises entre 45 à 66Hz. Les facteurs de puissance faibles ont un impact considérable sur la précision. L’appareil offre une précision de 0,6% de la valeur lue, même à des facteurs de puissance aussi faibles que 0,001 sous 100V et 1A.
Le WT5000 – Version Transformateur est optimisé, certificat d’étalonnage à 53Hz accrédité ISO17025 à l’appui, pour fonctionner à des facteurs de puissance de 1, 0,5, 0,005, 0,01, et 0,001. Un étalonnage supplémentaire jusqu’à 100kHz garantit ses performances sur des signaux complexes, comme pour mesurer les pertes en courant à vide des transformateurs. Cela permet au système de mesure du transformateur de quantifier les pertes en puissance avec une très grande précision, ainsi que de mettre en évidence tout écart aux limites fixées dans la norme IEC60076-8. Doté d’un écran entièrement tactile, couplé à une interface bouton, et un puissant logiciel permettant l’enregistrement à distance, le WT5000 offre une expérience intuitive et instinctive rendant la connexion, la configuration, et la mesure plus simple que jamais. L’écran tactile WXGA de 10,1 pouces présente une excellente immunité au bruit même dans les environnements les plus perturbés.  Grâce à cet instrument, les ingénieurs peuvent mesurer 3 ou 4 phases à des puissances différentes à 10Méchs/s (18 bits).
L’écran WXGA haute résolution de 10,1 pouces permet de visualiser jusqu’à 7 formes d’ondes, et jusqu’à 12 pages de mesures, provenant de produits aussi divers que des moteurs, alimentés par des variateurs, des modules d’énergies renouvelables, ou des machines tournantes comme des pompes, des ventilateurs, ainsi que sous-ensembles de véhicules électriques, et des transformateurs de puissance. Les données peuvent également être visualisées sous la forme de diagramme des phases, ou sous la forme de tendances.
Yokogawa propose aussi une suite logicielle, permettant de contrôler plusieurs instruments, dont le WT5000, et de synchroniser les données provenant de ces différents appareils. De plus, le logiciel permet aux utilisateurs de contrôler et d’analyser les données en temps réel, mais aussi de récupérer des données précédemment enregistrées.
Le WT5000 permet une analyse harmonique avancée, offrant aux ingénieurs la possibilté de quantifier et de comparer les harmoniques jusqu’au 500ème range en entrée et en sortie des onduleurs, des variateurs, ou des convertisseurs de puissance. En plus de la mesure simultanée des harmoniques et de la puissance, il permet de comparer de deux sources d’entrée différentes côte à côte. En plus des filtres passe-bas, et d’un filtre réseau le WT5000 offre des fonctions de filtrage poussées, permettant d’analyser les signaux les plus complexes avec précision.
