Toshiba et MIKROE présentent une carte de pilotage de moteur BLDC
Toshiba Electronics s’est associé à MIKROE pour intégrer son Smart Motor Control Driver IC (SmartMCD™) dans la carte SmartMCD TB9M003FG, rationalisant ainsi la phase de prototypage pour les applications de moteurs BLDC automobiles.
Axé sur la performance, la flexibilité et la facilité d’intégration, le SmartMCD qualifié AEC-Q100 Grade 0 est doté d’un processeur Arm® Cortex®-M0 32 bits et d’un coprocesseur Vector Engine, ainsi que de pilotes de porte permettant de contrôler des MOSFET à canal N externes afin de piloter plus efficacement des moteurs CC sans balais (BLDC), triphasés et des moteurs synchrones à aimant permanent (PMSM).
Désormais composant central de la carte MIKROE SmartMCD TB9M003FG, ce circuit intégré peut être facilement implanté dans des applications automobiles telles que les pompes électriques, les ventilateurs, le contrôle de la structure et les systèmes de gestion thermique. La carte comprend un onduleur intégré composé de six MOSFET en petit boîtier, qualifiés AEC-Q101, pour une gestion efficace de l’énergie. La carte SmartMCD TB9M003FG peut être connectée en option à des cartes d’onduleurs externes pour piloter des moteurs BLDC plus puissants consommant plusieurs centaines de watts.
La conception compacte (130 × 73 mm) de la carte SmartMCD TB9M003FG, comprend tous les circuits requis pour la commande du moteur, les commutateurs et les potentiomètres pour les tests opérationnels. Une unité de débogage embarquée (basée sur le TMPM067FWQG de Toshiba) est conforme à la norme d’émulation embarquée CMSIS-DAP et permet un fonctionnement, des tests et un débogage prêts à l’emploi du dispositif cible.

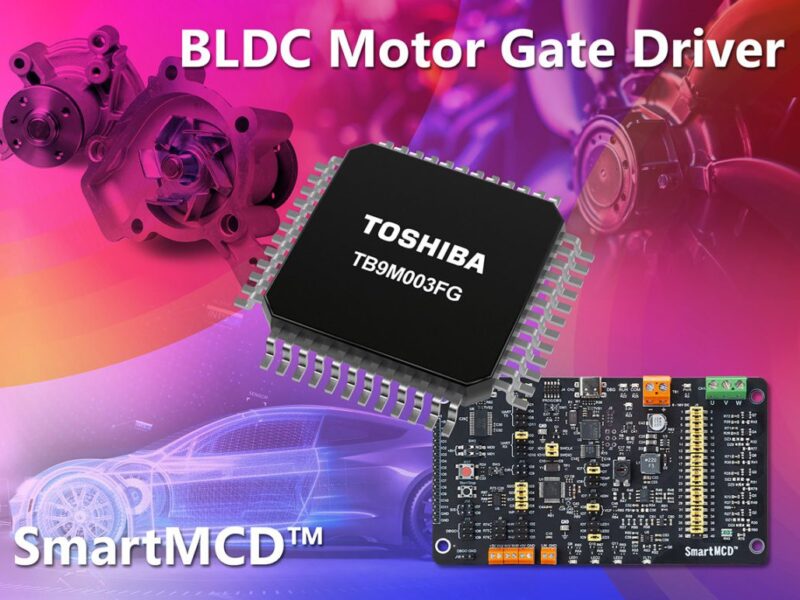

Carte MIKROE SmartMCD TB9M003FG
