Système de connecteurs fiables pour tous types de situations

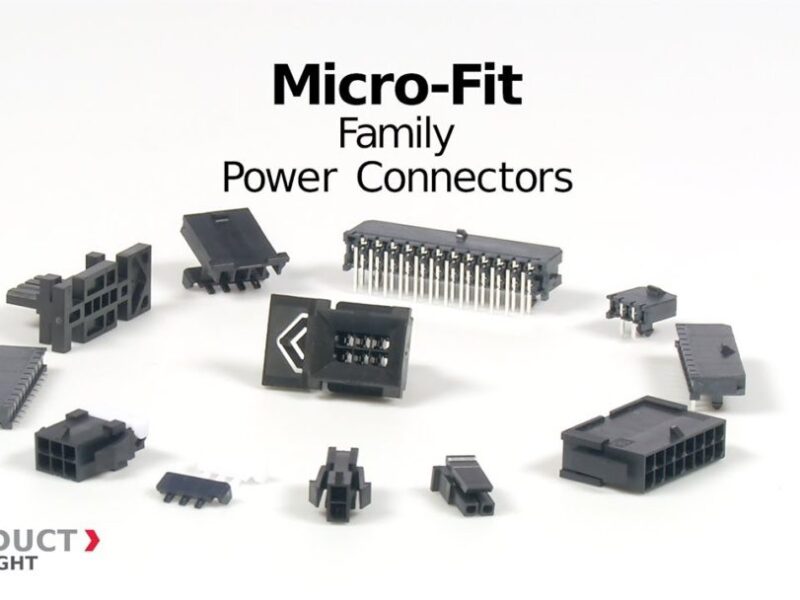

Rutronik propose désormais le système de connecteurs Micro-Fit 3.0 de Molex avec composants intégrés dans des boîtiers compacts et entièrement polarisés avec des contacts entièrement isolés.
Les connecteurs ont un pas de 3,00 mm et conviennent aux diamètres de câbles de 18 mm à 30 mm. Leur capacité de transport de courant va jusqu’à 10,5 A.
Ils ont été développés pour des configurations fil-à-fil, carte-à-carte et fil-à-carte pour des applications d’alimentation dans tous les domaines, et offrent une large gamme d’options, telles que l’assurance de position des contacts (TPA), ce qui signifie que la solution de connecteur optimale est disponible pour chaque application. Les composants sont économiques et disponibles en versions SMT, press-fit ou montage en surface sur www.rutronik24.com.
Micro-Fit 3.0 Blind-Mate Interface (BMI) : Cette variante a été spécialement développée pour les connexions à l’aveugle ou les applications difficiles d’accès, dispose d’une fonction d’auto-alignement moulée et permet un désalignement maximal de 2,54 mm. Les connecteurs fil-à-fil et fil-à-carte sont extrêmement robustes et idéaux pour les applications dans des environnements difficiles.
Micro-Fit TPA : Ces connecteurs empêchent les contacts d’être écrasés lors des connexions de câbles en raison d’un assemblage incorrect. Leur TPA avec fusible secondaire intégré garantit également que les contacts restent en place et ne glissent pas.
Connecteur Micro-Fit 3.0 CPI : Le connecteur à broche conforme, dont la forme spéciale rappelle l’œil d’une aiguille, permet une connexion fiable. Ils conviennent aux contacts à sertir Micro-Fit mâles et femelles, ce qui offre l’avantage de ne pas avoir à acheter de connecteurs supplémentaires. Il est également possible de passer des applications de soudure aux applications press-fit plus économiques.
Bornes Micro-Fit 3.0 RMF (Reduced Mating Force) : Ce design de connecteur nécessite moins de force d’accouplement et de désaccouplement, rendant l’interface particulièrement ergonomique et conviviale. Les contacts RMF permettent de passer à des niveaux de courant plus élevés, même en cours de fonctionnement, et offrent une capacité de transport de courant plus élevée de 10 A pour les composants Micro-Fit existants. La version pré-lubrifiée en usine peut être accouplée jusqu’à 250 fois, ce qui en fait le choix optimal pour les applications avec de nombreux cycles d’accouplement. Elle est également disponible avec des sections de conducteur de 22 à 24 et de 26 à 30 AWG.
Avantages :
- Pas de 3,00 mm
- Nombre de cycles accru
- Plage de température de fonctionnement de -40 °C à 125 °C
- Empêche les défaillances de connexion
- Disponible en de nombreuses variantes
- Convient aux applications robustes
- Pour les diamètres de câbles de 18 mm à 30 mm
- Pour les configurations fil-à-fil, carte-à-carte et fil-à-carte
Quelques exemples d’application :
- Automobile :
- Applications non scellées
- Fabricant de faisceaux de câbles
- Appareils électroménagers :
- Machines à laver et sèche-linge
- Congélateurs
- Scanners et imprimantes
- Réfrigérateurs
- Systèmes de sécurité
- Réseaux et télécommunications :
- Routeurs et commutateurs
- Serveurs
- Stockage
- Technologie médicale :
- Moniteurs de patients
- Équipements de diagnostic
- Énergie solaire
