ST lance des cartes de recharge sans fil Qi 50W

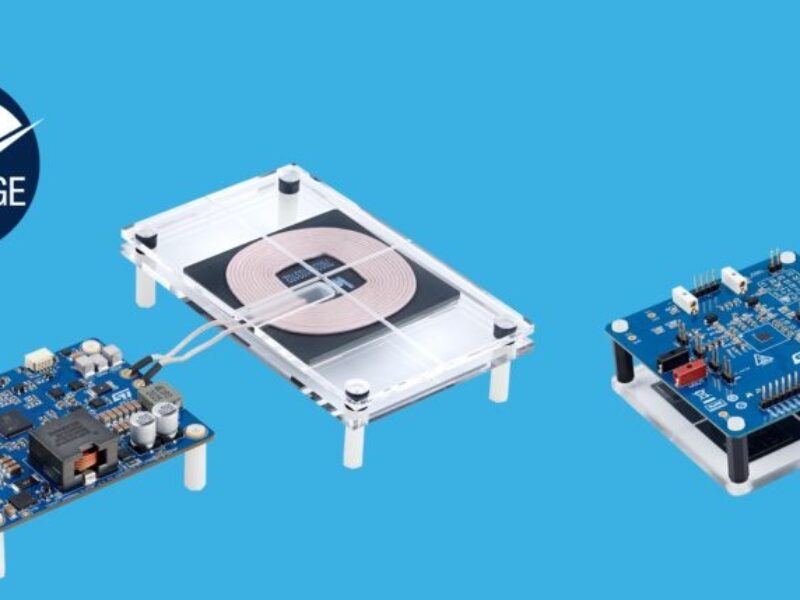

STMicroelectronics a lancé une carte de développement combinée avec un émetteur et un récepteur de 50 W qui simplifie la charge rapide à l’aide du protocole ST Super Charge.
La combinaison d’un émetteur et d’un récepteur de 50 W, compatible Qi, accélère le développement de la recharge sans fil pour les applications à forte puissance telles que les équipements médicaux et industriels, les appareils électroménagers et les périphériques d’ordinateur.
La carte STEVAL-WBC2TX50 est capable de délivrer jusqu’à 50W de puissance de sortie en utilisant le protocole ST Super Charge (STSC). STSC est le protocole propriétaire de ST pour la recharge sans fil à un rythme plus rapide que les protocoles standard utilisés avec les smartphones et autres appareils similaires, ce qui permet de recharger plus rapidement des batteries plus volumineuses.
La carte prend également en charge le profil de puissance de base (BPP) Qi 1.3 de 5 W et le profil de puissance étendu (EPP) de 15 W, et suit une conception de charge sans fil de 100 W.
Le principal composant embarqué est le transmetteur STWBC2-HP de ST, qui combine un microcontrôleur ARM Cortex-M0 STM32G071 et un frontal spécifique à l’application. Le frontal assure le conditionnement du signal et le contrôle de la fréquence, un générateur PWM haute résolution pour piloter l’émetteur, et fonctionne avec n’importe quelle tension continue de 4,1V à 24V.
Il contient également des pilotes de grille MOSFET et une interface D+/D- pour USB Power Delivery. En outre, le SiP STWBC2-HP peut fonctionner avec l’élément sécurisé STSAFE-A110 de ST pour assurer l’authentification Qi.
Les applications comprennent les aspirateurs, les outils électriques sans fil, les drones et autres robots mobiles, les dispositifs médicaux d’administration de médicaments, les systèmes d’échographie portables, l’éclairage de scène et l’éclairage mobile, les imprimantes et les scanners. Débarrassés des câbles, des connecteurs et des systèmes d’ancrage complexes, ces produits peuvent devenir plus simples, plus abordables et plus robustes.
La carte réceptrice STEVAL-WLC98RX est conçue pour gérer une puissance de charge allant jusqu’à 50 W, afin de répondre en toute sécurité à l’ensemble des capacités STSC ainsi qu’à la charge BPP et EPP. Les caractéristiques comprennent la prise en charge de la configuration de redresseur adaptatif (ARC), qui prolonge la distance de charge jusqu’à 50 % pour permettre des bobines moins coûteuses et des configurations plus souples. Des mesures précises de la tension et du courant pour la détection des corps étrangers (FOD), la gestion thermique et la protection du système sont également fournies.
Cette carte utilise le circuit intégré de récepteur d’alimentation sans fil STWLC98 de ST, qui contient un cœur Cortex-M3 et un étage de puissance synchronisé-rectifié intégré à haut rendement avec une tension de sortie programmable jusqu’à 20V.
Les outils logiciels STSW-WPSTUDIO de ST pour le STEVAL-WLC98RX et STSW-WBC2STUDIO pour le STEVAL-WBC2TX50 sont disponibles pour modifier les paramètres de configuration et adapter le fonctionnement du dispositif aux besoins d’applications personnalisées. Un ensemble complet de documents de conception est également disponible pour faciliter le développement.
Les cartes sont accompagnées d’une déclaration de conformité à la directive européenne sur les équipements radioélectriques (RED) et sont disponibles sur le ST eStore et auprès des distributeurs. Les prix commencent à 113,93 $ pour le récepteur STEVAL-WLC98RX et 109,03 $ pour l’émetteur STEVAL-WBC2TX50.
