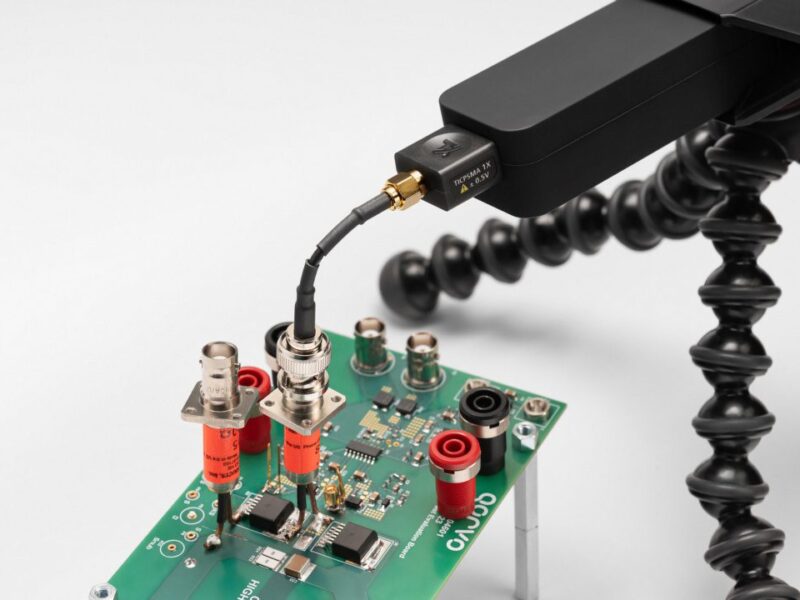

Sonde de courant avec isolation radiofréquence (RF) pour plus de précision et de sécurité
Faisant partie d’une gamme d’instruments de test puissance destinée à accélérer le processus d’innovation dans les secteurs industriels exigeant davantage d’efficacité et de capacité de puissance, les sondes de courant isolées de la gamme TICP Series IsoVu sont les premières au monde à mettre en œuvre une technologie d’isolation radiofréquence (RF), permettant d’offrir un exceptionnel niveau de précision et de sécurité pour mesurer des courants évoluant rapidement au sein des systèmes basse et haute tension.
Les sondes de courant isolées TICP Series IsoVu établissent une nouvelle référence sur le marché
Les sondes TICP IsoVu sont les premières sondes de courant à shunt du marché à utiliser une technologie d’isolation RF qui permet d’assurer une totale isolation galvanique entre les systèmes de mesure et les dispositifs sous test. Ce qui permet de réaliser des mesures de courant sur une large bande de fréquences et avec un faible bruit dans le cadre d’applications haute tension. Ce qui les démarque des sondes existantes sur le marché ou des techniques de mesure à shunt alternatives. Offrant une bande passante allant jusqu’à 1 GHz, ces sondes permettent aux ingénieurs d’effectuer de précises mesures de courant évoluant rapidement à partir de leurs oscilloscopes dans une large gamme de tension – des microampères aux kiloampères – en quelques nanosecondes.
« La gamme de mesures étendue permet d’adresser des environnements haute tension auparavant inaccessibles, depuis les convertisseurs de puissance à commutation rapide à base de semi-conducteurs SiC et GaN jusqu’aux applications de faible puissance telles que les tests de performance des batteries des appareils mobiles – le tout avec une seule et unique sonde », a déclaré Daryl Ellis, directeur général de l’offre Entry et Mainstream de Tektronix. « Alors que le processus d’innovation en matière d’alimentation s’accélère au niveau mondial, nous établissons de nouvelles références en matière de précision, de sécurité et d’évolutivité. Ce qui permet aux clients de repousser les limites du possible dans des secteurs industriels allant de l’automobile aux énergies renouvelables. »
Principales caractéristiques :
-
Totale isolation galvanique RF qui élimine les boucles de masse.
-
Réjection en mode commun (CMRR) plus de 30 fois supérieure à celle des sondes de tension différentielles traditionnelles : 140 dB CMRR en courant continu, jusqu’à 90 dB à 1 MHz.
-
Ultra-faible contribution au bruit – dans une configuration 1X, l’entrée 50 Ω présente un bruit extrêmement faible : <4,7 nV / √Hz (<150 μV à 1 GHz).
-
Disponible en 3 modèles à des largeurs de bande de 1 GHz (TICP100), 500 MHz (TICP050) et 250 MHz (TICP025).
-
Utilise l’interface de sonde TekVPI pour se connecter aux oscilloscopes des séries MSO 4, 5 et 6 de Tektronix.
