Solution très complète d’analyse PAM4
PAM4 est adopté dans la dernière norme 400 Gigabit Ethernet par le groupe de travail IEEE P802.3bs pour les interfaces optiques et électriques 400G (généralement 8 x 50G). En comparaison au NRZ traditionnel qui utilise la signalisation à deux niveaux, le modèle à quatre niveaux utilisés dans PAM4 augmente de manière significative la complexité du signal et impose de nouvelles exigences sur l’équipement de test pour la performance et la sensibilité au bruit.
La capacité à caractériser de manière fiable des signaux PAM4 de 13 GBaud à 56 GBaud avec un ensemble commun d’outils qui prennent en charge les domaines optiques et électriques est essentielle pour faire progresser cette nouvelle méthodologie de modulation dans l’industrie. Le niveau faible de bruit à la pointe l’industrie de ces deux oscilloscopes fournit aux ingénieurs et chercheurs un choix de systèmes de test d’acquisition de signaux puissants, précis et adaptés directement pour être compatible à une analyse de modulation directe multi-niveaux.
L’analyse de la signalisation multi-niveaux trouvée dans le PAM4 nécessite un oscilloscope avec un faible bruit et bon rapport signal sur bruit pour acquérir et analyser précisément les états des multiples bits. L’oscilloscope DPO70000SX utilise la technique de l’entrelacement temporel asynchrone (ATI) pour fournir des acquisitions de bruit faibles uniques, celles-ci peuvent être 30% inférieures aux performances d’oscilloscopes à entrelacement fréquentiel classiques.
L’analyse de mesure PAM4 optique bénéficie elle aussi d’une faible acquisition de bruit. L’oscilloscope à échantillonnage DSA8300, doté de la technologie d’acquisition optique et également d’une récupération d’horloge complète intégrée, offre actuellement le plus faible bruit et la plus haute sensibilité dans l’industrie. Ce niveau de performances de bruit dans le module optique associé 80C15/CRTP est très bien adapté à l’analyse optique PAM4 avec ses capacités de mesure de conformité TDEC et SR4 au complet.
"Avec l’émergence rapide des techniques PAM4 dans les normes IEEE actuelles et futures, Tektronix répond aux besoins des clients pour des outils d’analyse de mesure validés", a déclaré Brian Reich, le directeur général des oscilloscopes de performance chez Tektronix. "Notre solution PAM4 complète pour l’analyse électrique et l’analyse optique livrée avec deux systèmes d’acquisition de classe mondiale fournit aux ingénieurs de conception 100G ou 400G les outils de vérification et de conception dont ils ont besoin pour le développement PAM4 tout en offrant le plus faible bruit et la bande passante la plus élevée de l’industrie".

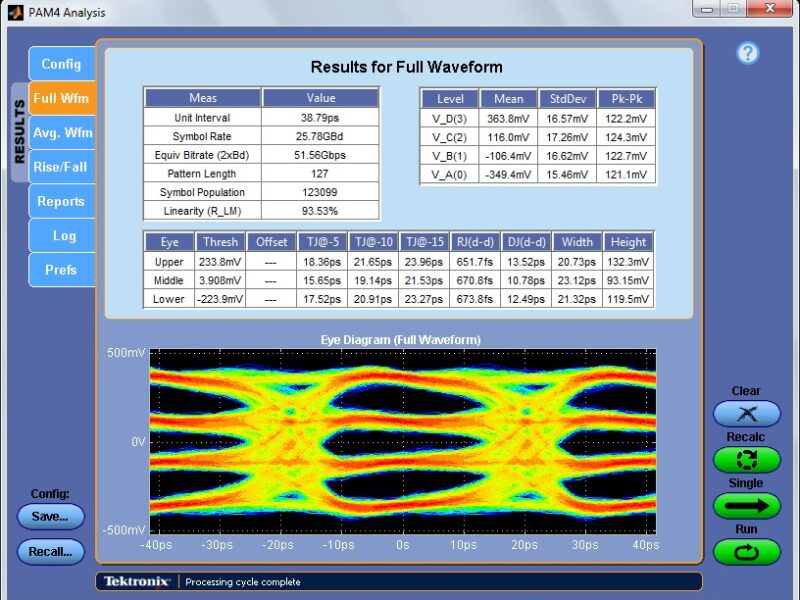

Les fonctionnalités de l’ensemble d’outils d’analyse de PAM4 comprennent la capacité d’analyser les formes d’ondes complètes ou les formes d’onde corrélées, les paramétrages de niveau de référence pour l’analyse de réussite/échec des seuils de multi-niveaux, les temps de montée et de descente numériques pour chaque niveau LSB, MSB, et l’intégration d’une récupération d’horloge utilisant des modèles PLL propriétaires spécifiques au PAM.
www.tek.com/application/100g-optical-electrical-tx-rx
