SoC d’interface de capteur de précision basse consommation pour les applications de capteurs de pression

SoC d’interface de capteur de précision basse consommation pour les applications de capteurs de pression

Nouveaux produits |
Par NicolasFeste

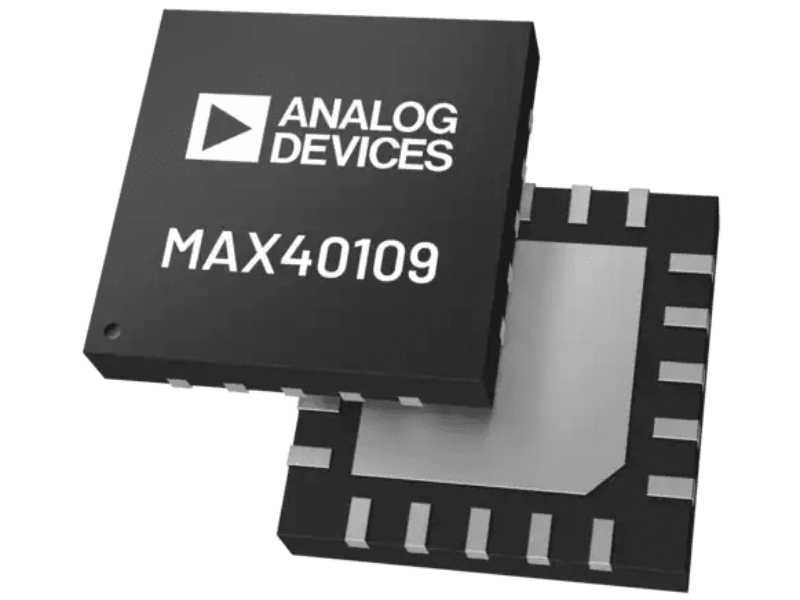

Mouser propose le système sur puce (SoC) d’interface de capteur de précision basse consommation MAX40109 d’Analog Devices, Inc. (ADI), comprenant un module frontal analogique programmable (AFE) de haute précision, un convertisseur analogique-numérique (CAN), une mémoire d’étalonnage et un système de traitement du signal numérique.

Il fournit un convertisseur numérique-analogique (CNA) avec un tampon de sortie pour prendre en charge la sortie de tension analogique et une boucle de courant de 4 mA à 20 mA. Le capteur AFE du MAX40109 offre des sorties analogiques et numériques. L’appareil présente une plage de tension d’alimentation de fonctionnement de 3 à 36 volts et une plage de température de fonctionnement de -40 °C à +125 °C.

Le module frontal analogique peut s’interfacer avec des capteurs de pression à pont résistif, et l’appareil peut mesurer la température soit directement à partir du pont résistif, soit à partir d’une thermistance externe.

Les interfaces numériques du MAX40109 programment la mémoire d’étalonnage de l’appareil, le gain de l’amplificateur de gain programmable frontal et la source de courant interne qui pilote le pont des capteurs.

L’interface numérique I2C peut également être utilisée pour récupérer les données de sortie numérique et générer des alarmes. Disponible dans un mince boîtier quad flat no-lead (TQFN), le MAX40109 est conçu pour toute une série d’applications de capteurs, notamment la force, la pression, la température, les jauges de contrainte et le pont Wheatstone.

Mouser Electronics | Analog Devices, Inc. (ADI)
