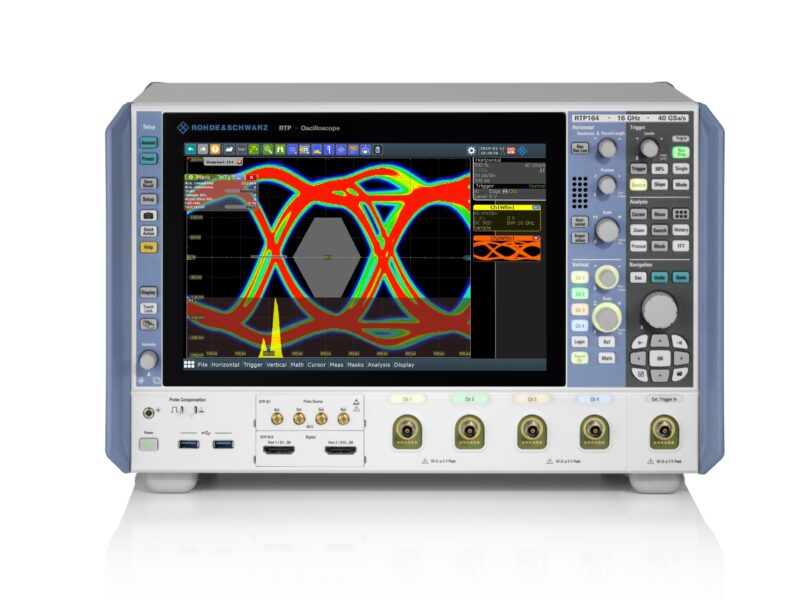

Rohde & Schwarz double la bande passante maximale de ses oscilloscopes hautes performances
De nouvelles fonctionnalités viennent renforcer les puissantes capacités de débogage de ces oscilloscopes telles que le système de déclenchement sur pattern de bus série grande vitesse exploitant un dispositif matériel de récupération de données d’horloge (CDR) jusqu’à 16 Gbps, ou l’outil de test d’intégrité et de conformité de signaux DDR4. Les oscilloscopes R&S RTP disposent désormais de capacités d’analyse des signaux en réflexion (TDR) et en transmission (TDT) dans le domaine temporel afin de caractériser et de déboguer les problématiques liées à la propagation des signaux.
Les nouveaux modèles de la gamme R&S RTP disposent de l’ensemble des fonctionnalités déjà disponibles sur les oscilloscopes existants disposant de 8 GHz de bande passante, et qui se distinguent notamment par leur vitesse d’acquisition et de traitement élevée et leur capacité de compensation en temps réel des pertes de transmission (de-embedding). La bande passante du système de déclenchement numérique le plus avancé du marché est étendue à 16 GHz afin d’assurer la détection de signaux de très faibles amplitudes et intermittents avec le plus haut niveau de précision. Les oscilloscopes R&S RTP disposent d’un système de déclenchement compensant en temps réel les pertes de transmission ainsi qu’une variété d’outils de déclenchement opérationnels sur toute la largeur de bande de fréquences de l’instrument : largeur d’impulsion, setup and hold, ou runt, etc.
Un nouveau module mathématique situé directement après le bloc de compensation temps réel prend en charge les fonctions d’addition ou de soustraction de deux signaux quelconques, ainsi que l’inversion du signal et les opérations en mode commun. Cette fonctionnalité de déclenchement sur fonction mathématique est parfaitement adaptée au débogage de signaux différentiels à grande vitesse et accessible aux fonctions d’acquisition et de déclenchement.
Avec les oscilloscopes R&S RTP, les utilisateurs peuvent maintenant analyser des signaux de bus série à grande vitesse à des débits de données allant jusqu’à 16 Gbps grâce aux options R&S RTP-K140/K141 dédiées aux déclenchements de pattern de données série, qui proposent une solution matérielle de récupération des données d’horloge pour extraire le signal d’horloge intégré comme référence de déclenchement. Le système de déclenchement prend en charge des patterns dont la longueur peut atteindre 160 bits, ainsi que des formats de décodage tels que 8B/10B ou 128B/132B. L‘intégrité du signal peut être analysé en un coup d’oeil grâce à l’obtention, via l’horloge intégrée, de diagrammes de l’œil et la rapidité des fonctions histogramme et de test de masque. Les résultats sont fournis en quelques secondes.
Grâce à la nouvelle option R&S RTP-K93, les oscilloscopes R&S RTP assurent les tests de débogage et de conformité d’interfaces de mémoire DRAM de type DDR4, DDR4L et LPDDR4. Cette option propose diverses fonctionnalités telles que le décodage READ/WRITE, l’affichage jusqu’à quatre diagrammes de l’œil DDR et des tests automatiques de conformité aux normes JEDEC appropriées.
