Répéteurs 10 Gbits/s hautes performances faible consommation

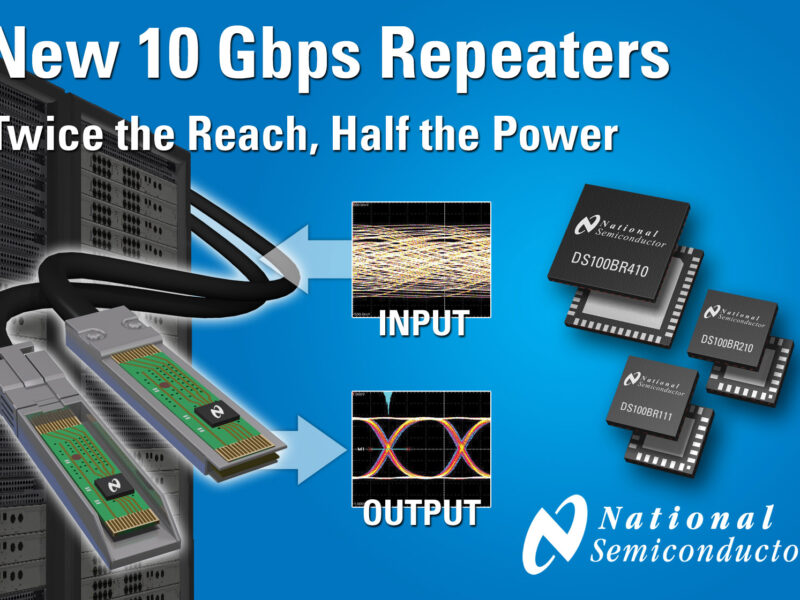

L’explosion des contenus multimédia sur Internet, le "cloud computing", et l’arrivée de serveurs virtualisés multi-coeurs augmentent les débits nécessaires dans les centres de calcul modernes. Cependant, les longueurs d’interconnexion restent les mêmes, et posent des problèmes d’alimentation électrique et d’intégrité des signaux. Les conditionneurs de signal National embarqués à l’intérieur des câbles et des fonds de paniers actifs assurent l’intégrité des signaux, réduisent la consommation d’énergie, et abaissent les coûts d’interconnexion par rapport aux alternatives optiques. Les répéteurs National 10 Gbits/s permettent à ces câbles actifs de consommer jusqu’à quatre fois moins et d’atteindre des longueurs deux fois plus grandes que les câbles de la concurrence grâce au nouveau processus SiGe BiCMOS, qui produit des transistors à très haut débit et très faible bruit, offrant un très faible niveau de gigue et une consommation très réduite. Le quadruple DS100BR410 est bien adapté aux connecteurs haute densité de type QSFP ou CXP, tandis que le DS100BR111 convient bien aux connecteurs simple voie SFP+.
Le DS100BR410 dispose de quatre canaux monodirectionnels et offre une consommation typique de 55 mW/canal, tout en se contentant d’une alimentation unique 2.5V. Il étend la portée d’interconnexion grâce à l’égalisation en réception (jusqu’à 36 dB de boost) et à la désaccentuation à l’émission (- 9 dB) sur chaque canal pour compenser les pertes. Ceci autorise une souplesse maximale pour le placement physique au sein du système.
Le DS100BR210 à deux canaux monodirectionnels et le DS100BR111 à une voie bidirectionnelle (une transmission et une réception), offrent une consommation typique de 65 mW par canal, et acceptent une alimentation 3.3V ou 2.5V. Les deux circuits assurent l’égalisation en réception avec un gain jusqu’à 36 dB, et une désaccentuation à l’émission de -12 dB. Ces trois répéteurs permettent de couper l’alimentation des canaux inutilisés, et appliquent des paramètres de conditionnement fixés par l’intermédiaire de pins de configuration ou SMBus (conforme I2C).
www.national.com/datacom
