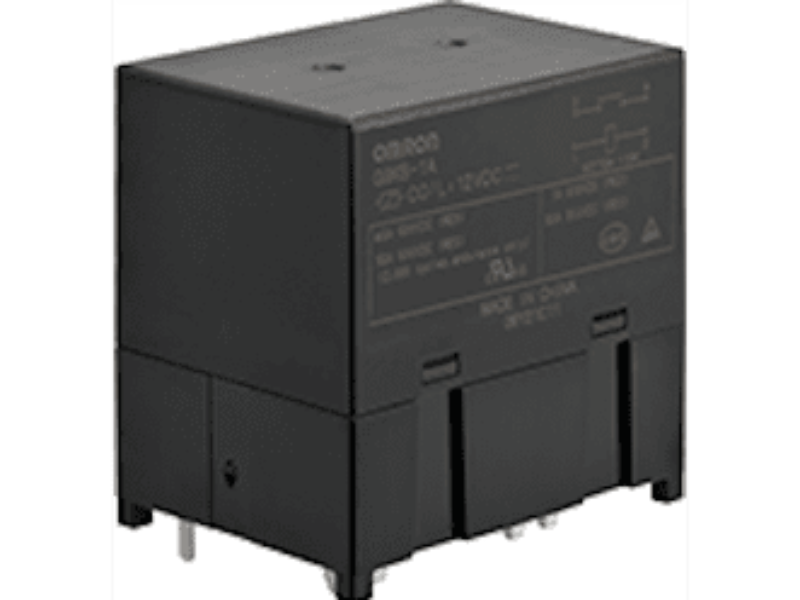

Relais d’alimentation PCB haute capacité
Omron intègre un nouveau membre à la série G9KB de relais d’alimentation PCB, le relais G9KB-E, déclinaison haute capacité de la série G9KB.
Il conserve une taille et un poids identiques au modèle de référence G9KB, mais avec une tension d’ouverture/fermeture maximale de 800 V CC pour un courant de 100 A. Les valeurs nominales de 800 V CC 50 A et 600 V CC 100 A sont particulièrement bien adaptées pour les applications dans la plage de 15~40 kW en relation avec un accumulateur, telles que les systèmes de stockage d’énergie et les chargeurs de véhicules électriques/V2X.
Ses spécifications :
|
Élément |
G9KB |
(NOUVEAU) G9KB-E |
|
Configuration des contacts |
1a |
〃 |
|
Distance des contacts |
> 3,6 mm |
〃 |
|
Résistance des contacts (valeur initiale) |
≦5 mΩ |
〃 |
|
Commutation max. Tension |
600 VDC |
800 VDC |
|
Commutation max. État |
50 A |
100 A |
|
Charge nominale |
600 VDC 50 A |
800 VDC 50 A 600 VDC 100 A etc. |
|
Endurance électrique |
600 VDC 50 A 2 000 opérations |
800 VDC 18 A 6 000 opérations 800 VDC 50 A 10 opérations 600 VDC 100 A 100 opérations |
|
Polarité contact principal |
Aucune |
〃 |
|
Durée de vie mécanique |
1 000 000 fois (fréquence de commutation : 10 800 fois/h） |
〃 |
|
Tension des bobines |
12 V / 24 V CC |
〃 |
|
Consommation de puissance des bobines |
Environ 2,8 W (tension de maintien : à 45 %: 0,57 W) |
〃 |
|
Température de fonctionnement |
－40 ℃ ~ ＋85 ℃ |
〃 |
|
Taille |
L 50,5 x la 37,0 x H 50,5 mm |
〃 |
|
Terminal |
PCB |
〃 |
|
Structure |
Fluxtite |
〃 |
|
Normes de sécurité |
UL/C-UL、EN/IEC、CQC |
〃 |
OMRON Electronic Components Europe
