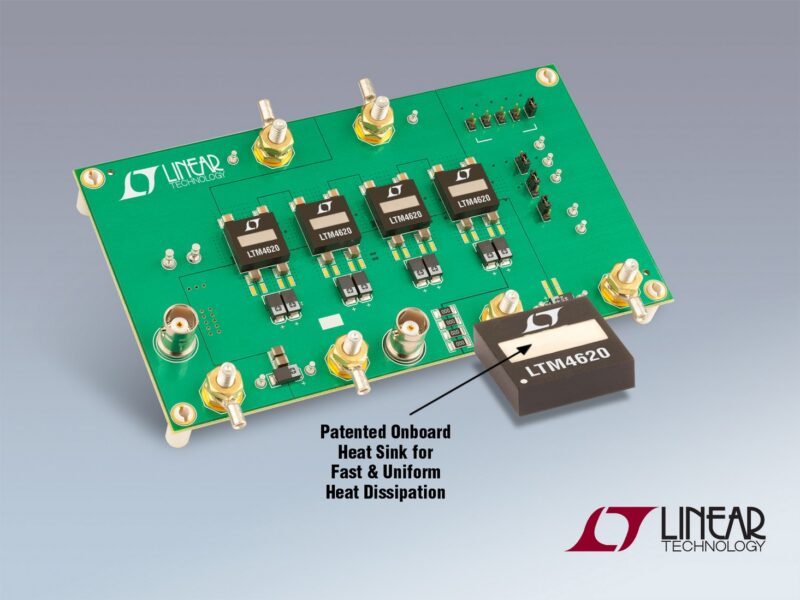

Régulateur abaisseur DC/DC à deux sorties 13 A et radiateur intégré
Avec un flux d’air de 200 LFM, une conversion de 12 V en entrée à 1,0 V en sortie et une intensité de 26 A à pleine charge, la température interne du circuit atteint seulement 60 °C au-dessus de la température ambiante. L’ajout d’un radiateur externe sur le dessus du boîtier, avec le même flux d’air, abaisse cette température à seulement 40 °C.
Conçu pour fonctionner de – 40 °C à + 125 °C, ce régulateur convertir des tensions d’entrée de 5 V à 12 V en rails de tension basse pour point de charge de forte puissance, allant de 2,5 V à une tension aussi basse que 0,6 V. Une référence de tension de précision et un amplificateur de mesure de tension déportée garantissent une régulation de la tension de sortie à ±1,5% sur la connexion, la charge et la température. La mesure de tension au niveau de la charge conduit à compenser les chutes de tension dues aux impédances des pistes du PCB.
Ce composant possède une protection rapide contre les courts-circuits où une technique par repliement de caractéristique du courant réduit au minimum l’intensité de sortie Iout, empêchant un échauffement important tout en protégeant la charge ainsi que l’alimentation en amont. Le fonctionnement est rétabli dès que les conditions de court-circuit sont supprimées. Lorsqu’il y a partage du courant, les deux sorties fonctionnent en opposition de phase (180°) afin de réduire au minimum l’ondulation de la tension entre les sorties et l’ondulation de la tension d’entrée. Cela conduit à l’emploi de moins de condensateurs et de taille plus petite. Pour une conception de 100A, quatre circuits se partagent le courant et fonctionnent en quadrature de phases (90°).
L’excellente dissipation de la chaleur, la faible montée en température, la possibilité d’une mise en parallèle et d’une forte puissance de sortie, la petite empreinte et le boîtier de faible profil de ce composant permettent aux concepteurs de systèmes de réaliser des implantations de cartes plus denses. Ses applications comprennent les cartes mezzanines comme les systèmes ATCA et microTCA, la régulation des points de charge pour microprocesseurs avancés, les ASIC et FPGA 28 nm récemment présentés aussi bien que les SERDES très rapides.
www.linear.com/product/LTM4620
