Régulateur µModule avec interface numérique pour un contrôle déportés de la puissance
Ce régulateur simplifie la caractérisation, l’optimisation et l’exploitation des données du système, pendant la mise au point du prototype, le déploiement et le fonctionnement sur site. Les applications visées comprennent les ensembles de communications optiques, les routeurs et les commutateurs télécom et datacom, les équipements de tests industriels, la robotique, les systèmes RAID pour lesquels le coût des utilitaires électriques, de refroidissement et de maintenance est critique.

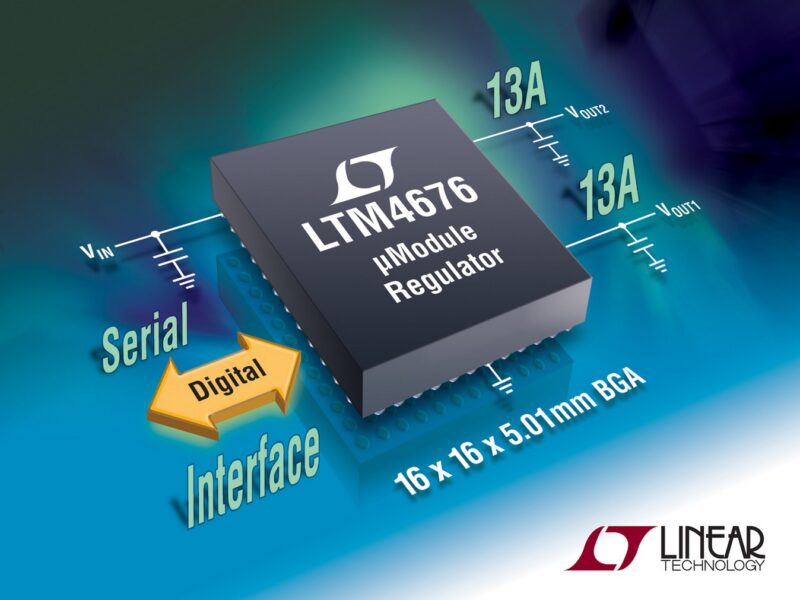

En plus de fournir de la puissance à un point de charge, ce circuit offre la possibilité de configurer et de gérer par télémétrie, l’alimentation et ses paramètres par le PMBus et le bus de données série I2C standard ouvert. L’interface série deux fils, permet de définir en sorties, les marges de tension, les adaptations et les rampes de montée et de descente à des vitesses programmables avec des retards dans les séquences. Les intensités et tensions d’entrée et de sortie, la puissance de sortie, la température, le temps de fonctionnement et les valeurs crêtes peuvent être lus. Le composant comprend deux boucles de contrôle analogique rapides, des circuits de précision à signaux mélangés, des EEPROM, des MOSFET de puissance, des inductances, le tout encapsulés en un boîtier BGA de 16 x 16 x 5,01mm.
Avec une erreur en sortie maximale de ±1% en continu sur la gamme de températures, une précision de lecture de l’intensité à ±2,5%, un CAN delta-sigma de 16 bits et une EEPROM intégrés, ce dispositif réunit des performances analogiques élevées et celles d’un régulateur à découpage avec une acquisition de données mixées de précision. Il fonctionne sur une tension d’entrée de 4,5 V à 26,5 V et les convertit en deux tensions de sortie plus basses de 0,5 V à 5,4 V. Deux canaux peuvent se partager le courant pour générer jusqu’à 26 A. Jusqu’à quatre circuits peuvent être associés pour un fonctionnement en multiphase avec partage d’un courant de sortie jusqu’à 100 A. Au démarrage, les tensions de sortie, la fréquence et le déphasage des canaux peuvent être fixés par connexion de résistances sur des broches appropriées.
Ce composant fonctionne avec une température interne de -40 °C à 125 °C. Pour son évaluation, l’interface graphique utilisateur (GUI) LTpowerPlay, le convertisseur USB-PMBus et les kits de démonstration sont mis à disposition.
www.linear.com/product/LTM4676
