Quatre séries de diodes de suppression de tension transitoire

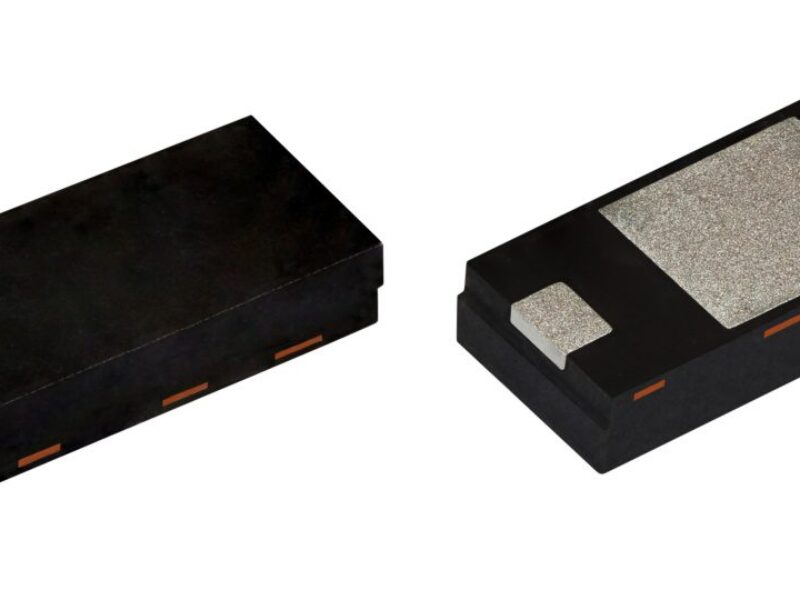

Les quatre nouvelles séries de diodes de suppression de tension transitoire TRANSZORB et PAR de Vishay complètent désormais le portefeuille de Rutronik. Les séries 6DFNxxA, 6DFNxxxCA, T6NxxA et T6NxxxCA sont disponibles dans des boîtiers DFN3820A particulièrement plats et compacts avec des flancs mouillables, permettant une utilisation optimale de l’espace sur le PCB.
Elles sont idéales pour l’assemblage automatisé et offrent un niveau de sensibilité à l’humidité MSL-1 selon J-STD-020, ainsi qu’un pic LF de 260 °C. Ces composants ont été développés pour protéger les dispositifs sensibles contre les transitoires de tension. Les applications typiques incluent les systèmes de gestion de batterie, les unités de contrôle central ou les convertisseurs DC/DC.
Les quatre nouvelles séries sont également disponibles dans les petits boîtiers ultra-plats DFN3820A de Vishay, mesurant 3,8 mm x 2,0 mm x 0,88 mm. Les flancs mouillables permettent une inspection optique automatique (AOI), éliminant le besoin d’inspection par rayons X.
Les TVS sont disponibles en versions TRANSZORB de qualité industrielle et PAR de qualité automobile, les composants PAR étant qualifiés AEC-Q101 et pouvant supporter des températures allant jusqu’à 185 °C.
Ils tolèrent une puissance de crête d’impulsion allant jusqu’à 600 W à 10 / 1 000 µs et ont un faible courant de fuite de seulement 1 µA. Ils sont dotés de broches étamées mat répondant aux exigences du test de moustache de classe 2 JESD 201 et offrent une excellente capacité de serrage avec une tension de serrage maximale de 16,7 V à 70,1 V pour les séries 6DFNxxA et T6NxxA et de 16,7 V à 137 V pour les modèles 6DFNxxxCA et T6NxxxCA.
Avantages :
-
Disponible dans un boîtier DFN3820A avec flancs mouillables pour AOI
-
Disponible en versions TVS TRANSZORB de qualité industrielle et PAR de qualité automobile
-
Conforme RoHS et sans halogène
-
Empreinte de 3,8 mm x 2,0 mm et hauteur typique de 0,88 mm
-
MSL-1 selon J-STD-020
-
Broches étamées mat passent le test de moustache de classe 2 JESD 201
Exemples d’applications supplémentaires :
T6NxxA et T6NxxxCA : Pour protéger les électroniques sensibles contre les pics de tension induits par la commutation de charges inductives et les coups de foudre sur les circuits intégrés, les MOSFET et les lignes de signal des unités de capteurs automobiles, telles que :
-
Systèmes avancés d’aide à la conduite (ADAS)
-
Systèmes de gestion de batterie (BMS)
-
Direction assistée électrique (EPS)
-
Systèmes d’infodivertissement
-
Unités centrales de traitement (CPU)
-
Chargeurs embarqués (OBC)
-
Convertisseurs DC/DC
-
Onduleurs de traction
-
Entraînements de moteurs électriques
6DFNxxA et 6DFNxxxCA : Pour protéger les électroniques sensibles contre les pics de tension causés par la commutation de charges inductives et les coups de foudre sur les circuits intégrés (IC), les MOSFET et les lignes de signal des unités de capteurs, y compris :
-
Consommateur
-
Informatique
-
Industriel
-
Médical
-
Télécommunications
