Pilote de moteur à pont en H pour les applications à couple élevé
Toshiba Electronics Europe a présenté un pilote de pont en H pour les moteurs CC à balais dans les applications grand public et industrielles.

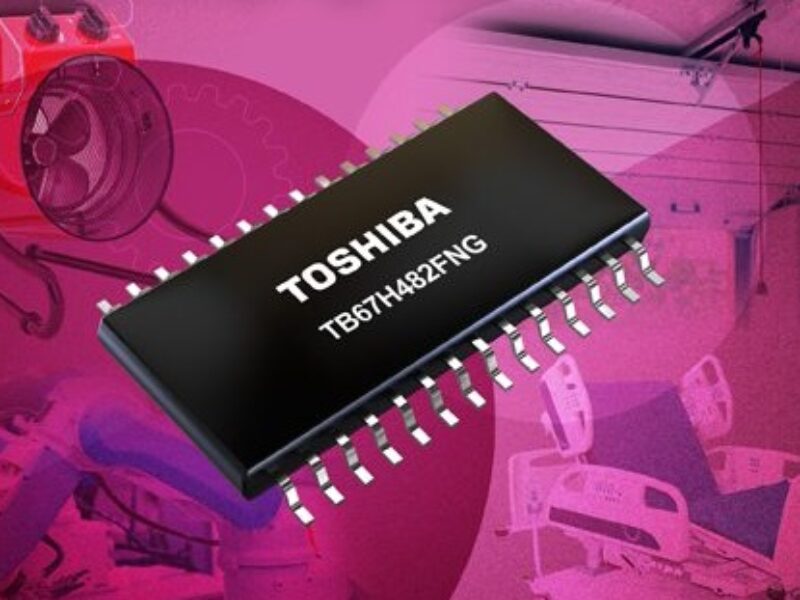

Le pilote de moteur CC à balais TB67H482FNG 50V/5A simplifie l’intégration et permet des économies d’énergie. Il est optimisé pour les moteurs de forte puissance et à couple élevé. Il permet de piloter des systèmes de climatisation, des imprimantes, des scanners, de la bureautique, du mobilier motorisé, de la robotique et de l’automatisation industrielle.
Le fait d’avoir le pilote de pont en H à courant continu dans un seul boîtier permet d’obtenir des niveaux de tension et de courant plus importants avec une faible consommation d’énergie en mode veille. Il simplifie l’intégration de la conception car il élimine le condensateurs externes, ce qui permet de gagner de l’espace sur la carte et de réduire le nombre de composants. Le régulateur intégré permet au moteur d’être piloté par une seule alimentation VM.
Le TB67H482FNG a une tension de sortie moteur allant jusqu’à 50V et un courant de sortie allant jusqu’à 5A. Il est contrôlé par une interface d’entrée phase/activée et cinq broches d’entrée de réglage du couple permettent de régler le courant du moteur sur l’un des 32 niveaux.
Le pilote prend en charge les tensions d’alimentation du moteur dans une plage opérationnelle de 8,2V à 44V et consomme moins de 1μA (max.) en mode veille. La résistance à l’enclenchement de la sortie du moteur (RDS(ON)) n’est que de 0,2Ω (typ.) pour le côté haut et le côté bas (à 24V lorsqu’un courant de sortie de 2A est appliqué).
Les fonctions de détection d’erreur, y compris la détection de surintensité, l’arrêt thermique, le verrouillage en cas de sous-tension et la sortie de signal de détection d’erreur, garantissent un fonctionnement fiable et la protection du système. Il est logé dans un boîtier HTSSOP28 de 6,4 mm × 9,7 mm, offrant une solution compacte et flexible pour une variété d’applications motorisées.
Cette annonce compl »te celle faite début février deux pilotes de pont en H à canal unique. Ceux-ci couvrent une plage de 4,5 à 50V et 3,5A.
toshiba.semicon-storage.com/eu/semiconductor
