Pilote 65V, 2A pour de longues chaînes de Led
Diodes a lancé un pilote de LED Buck synchrone conforme aux normes automobiles, avec détection de courant côté haut, qui permet de piloter jusqu’à 2A à partir d’une large plage de tension d’entrée de 4,5V à 65V.
L’AL8891Q prend en charge jusqu’à 95 % du cycle de fonctionnement, ce qui permet de piloter de longues chaînes de LED telles que les feux de jour, les feux antibrouillard, les clignotants, les feux de freinage et d’arrêt, sans oublier les éclairages intérieurs.
Conformité avec la norme CISPR 25 Class 5.
En utilisant le contrôle à temps constant (COT), l’AL8891Q réalise une compensation simple de la boucle de contrôle et une limitation du courant cycle par cycle avec une réponse transitoire rapide sans nécessiter de condensateur de compensation externe. La fréquence de commutation du dispositif est réglable de 200 kHz à 2,5 MHz, ce qui permet d’optimiser l’efficacité ou d’obtenir une valeur d’inductance réduite et un facteur de forme compact. Il intègre une technique de modulation de fréquence à spectre étalé pour améliorer les performances EMI, pour être en conformité avec la norme la plus stricte CISPR 25 Class 5.
L’AL8891Q possède deux broches indépendantes – PWM et gradation analogique – pour une fonctionnalité améliorée. La gradation PWM, de 0,1 kHz à 2 kHz, est adaptée à la gradation haute résolution, et la gradation analogique est de 0,15V à 2V. Il est doté d’une fonction interne de démarrage progressif, qui augmente graduellement le courant de l’inducteur et du commutateur afin de minimiser les risques de surtension et de surintensité à la sortie.
Protection assurée
Le dispositif est doté de protections complètes avec signalement des défauts, y compris l’arrêt thermique avec redémarrage automatique, le verrouillage de sous-tension (UVLO) de l’entrée et du courant constant, la limite de courant cycle par cycle, et la protection contre l’ouverture et le court-circuit des DEL, afin d’accroître la robustesse du système.

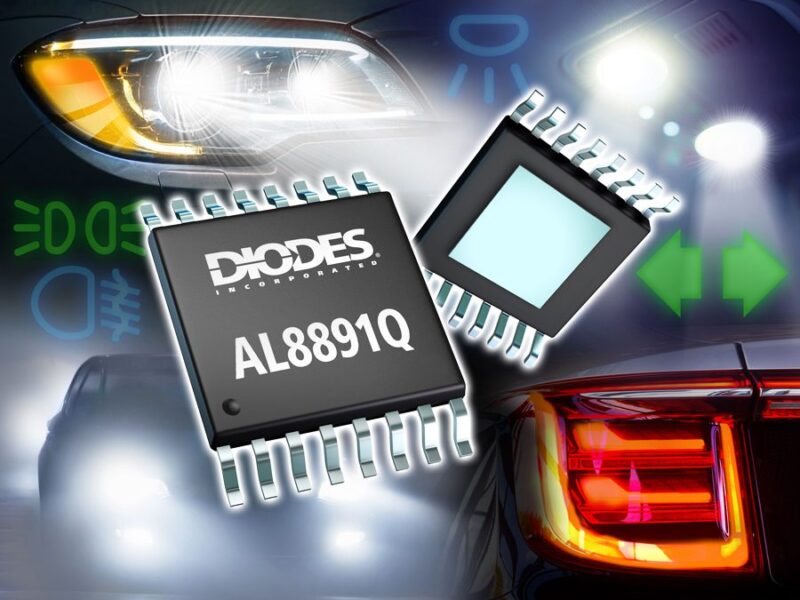

Le pilote de LED AL8891Q est disponible en boîtier TSSOP-16EP amélioré thermiquement, avec une plage de température de fonctionnement de -40°C à +125°C. Il est disponible au prix de 0,78 $ pour des quantités de 1 000 pièces. Une version de conformité standard, AL8891, est disponible et convient aux applications industrielles et commerciales.
