Photo-relais pour automobiles avec une tension de claquage de 900 V
Toshiba Electronics Europe a introduit un photo-relais de sortie de transistor à haute tension pour les systèmes de contrôle liés aux batteries automobiles de 400V.

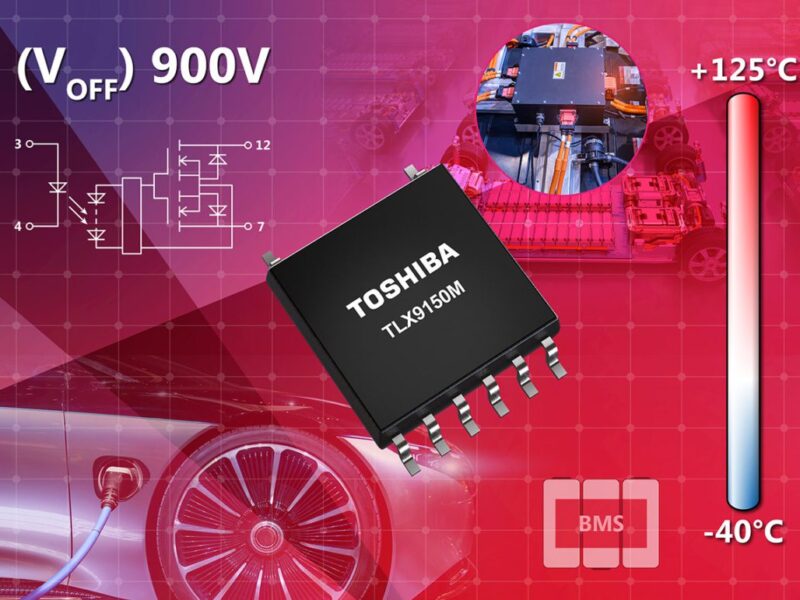

Logée dans un boîtier SO12L-T compact, la barrière photoélectrique TLX9150M délivre une tension de claquage minimale (VOFF) de 900 V avec un temps de réaction maximal (TON/TOFF) de 1 ms. Cette caractéristique est essentielle pour les applications sensibles au contrôle, telles que les systèmes de contrôle des batteries et des piles à combustible et les systèmes de gestion des batteries (BMS) pour la surveillance des tensions et la détection des blocages de relais mécaniques et des défauts de mise à la terre.
Le TLX9150M se compose d’une diode émettrice d’infrarouges (IR) couplée optiquement à un photo-MOSFET, fournissant une isolation électrique entre le côté primaire (contrôle) et le côté secondaire (interrupteur), permettant un contrôle sûr de l’interrupteur à travers des potentiels de masse variables. Le courant de déclenchement (IFT) est supérieur à 3mA, ce qui minimise la consommation d’énergie du système. En outre, le courant hors état (IOFF) de ce dispositif n’est que de 100nA (maximum) à température ambiante, ce qui réduit au minimum la consommation d’énergie lorsqu’il est inactif. La DEL IR a un courant direct (IF) de 30 mA, tandis que son élément de photodétection a un courant à l’état passant (ION) de 50 mA à température ambiante.
En outre, le TLM9150M est logé dans le nouveau boîtier SO12L-T avec un facteur de forme peu encombrant de 7,76 × 10 × 2,45 mm, soit 25 % de moins que le boîtier SO16L-T existant de Toshiba. Cela permet de miniaturiser la batterie et de réduire les coûts. Le pas des broches et la disposition des broches des deux tailles de boîtier sont identiques, ce qui permet de concevoir un modèle de carte de circuit imprimé commun. Ce dispositif normalement ouvert (1-Form-A) présente des lignes de fuite et des distances d’isolement de 8 mm (min) et une épaisseur d’isolation de 0,4 mm (min), confirmant une isolation efficace même à des températures de fonctionnement allant de -40° à +125°C. Il est conforme aux normes AEC-Q101 et IEC 60664-1.
