Oscilloscopes, générateurs de fonctions et alimentations hautes performances : une offre complète chez Rigol

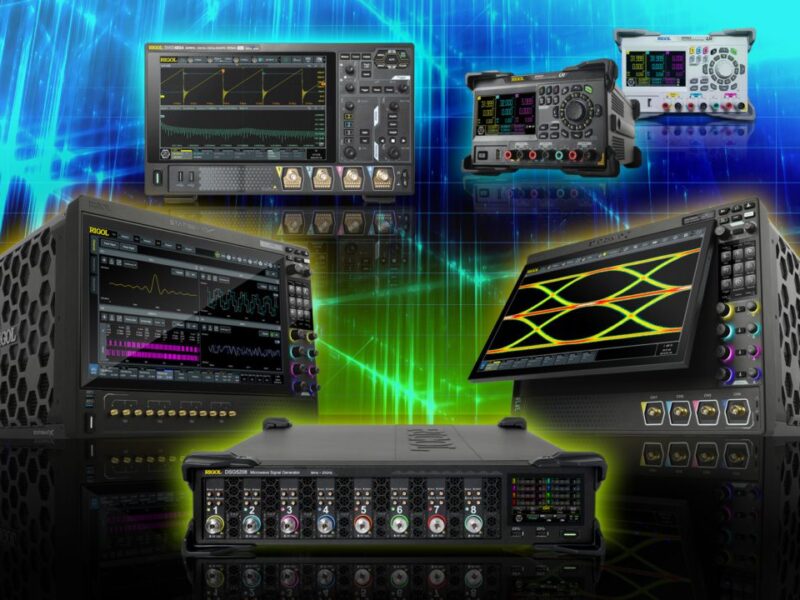

Au salon Embedded World 2023 à Nuremberg, dans le hall 4, stand 472, Rigol Technologies EU GmbH présente ses derniers appareils haut de gamme de la série StationMax, ainsi que de nouveaux oscilloscopes haute résolution et de puissantes alimentations, tous basé sur les dernières technologies de Rigol.
Série d’oscilloscopes DS70000
La série DS70000 de la famille StationMax est basée sur l’architecture avancée UltraVision III avec le chipset Phoenix. Cela offre un taux d’échantillonnage plus élevé, un taux d’acquisition plus rapide, une profondeur de mémoire nettement plus importante et une résolution verticale plus élevée. La série DS70000 dispose de quatre canaux analogiques, et avec le jeu de puces 20 GSa/s amélioré, les modèles DS70300 et DS70500 sont disponibles avec des bandes passantes de 3 GHz et 5 GHz. La résolution verticale peut être réglée entre 8 bits et 16 bits, ce qui la rend idéale pour mesurer de très petites composantes de signal.
La série DS70000 est idéale pour l’acquisition et l’analyse de signaux très rapides. Les applications typiques incluent les tests automatiques, la surveillance à distance, l’analyse de protocole de systèmes de bus, par exemple dans le secteur automobile avec CAN-FD, FlexRay, LIN, RS232, SPI, ainsi que les mesures de circuits électroniques ainsi que la mesure d’alimentations à découpage et beaucoup plus. En raison de sa bande passante élevée et de son analyse spectrale optimisée, cet oscilloscope peut également être parfaitement utilisé pour les mesures RF.
Générateur ARB série DG70000
Le modèle DG70004 de la série StationMax est un générateur de signaux arbitraires aux performances exceptionnelles. Il a 4 canaux et 5 GHz et fait une déclaration claire avec une largeur de bande de base IQ maximale de 1,5 GHz. Le générateur est basé sur la nouvelle plate-forme SIFI-III et le système d’exploitation Android et représente une combinaison d’un générateur de formes d’onde arbitraires et d’un générateur de fonctions arbitraires ainsi que d’une unité de traitement de signal, dans laquelle le taux d’échantillonnage est réglé et contrôlé en fonction de la fonction.L’appareil a une résolution de 16 bits et est capable de produire des formes d’onde réelles arbitraires jusqu’à 5 GSa/s et interpolées jusqu’à 10 GSa/s avec une mémoire maximale par canal de 1,5 Gpts. Le modulateur IQ a un taux d’échantillonnage librement réglable de 100 Sa/s à 12 GSa/s, ce qui permet d’atteindre une fréquence porteuse de sortie de CC à 5 GHz.Les quatre canaux peuvent être synchronisés en phase pour plusieurs sorties synchrones jusqu’à 10 ps. Si plus de 4 canaux sont nécessaires, plusieurs DG70004 peuvent être synchronisés jusqu’à un maximum de 224 canaux avec cette précision de phase, par ex. pour une utilisation dans les systèmes informatiques quantiques. La série DG70000 est une solution parfaite pour les applications exigeantes, comme dans les industries des semi-conducteurs et de l’automobile, ainsi que dans la recherche et le développement.
Série d’oscilloscopes haute résolution DHO4000
La série DHO4000 présente une résolution verticale de 12 bits et est conçue pour des bandes passantes de 200, 400 et 800 MHz avec un taux d’échantillonnage allant jusqu’à 4 GSa/s. Les appareils disposent de quatre canaux analogiques et offrent une profondeur de mémoire allant jusqu’à 500 Mpts. Le réglage vertical minimum pour la série DHO4000 peut être réglé sur 100 µV/DIV. De plus, deux impédances différentes (1 MΩ, 50 Ω) peuvent être réglées.Les trois nouveaux ASIC atteignent un très faible niveau de bruit d’environ 18 µVrms et, grâce à la résolution verticale de 12 bits, même les plus petites déviations d’amplitude peuvent être mesurées. Avec « Ultra Acquire », un nouveau formulaire d’analyse a été intégré, qui atteint un taux de déclenchement très rapide de 1,5 milliard de wfms/sec. Cela facilite la mesure d’événements très rapides ou sporadiques et courts.Diverses options de déclenchement, mathématiques et d’affichage (FFT avancée de 1 million de points, test de masque et analyse de puissance), ainsi qu’une fonction de recherche de signal intégrée, sont disponibles, ainsi que toutes les fonctions habituelles d’analyse et de déclenchement du protocole de bus série. Le voltmètre et le fréquencemètre intégrés complètent la gamme complète de mesures. Diverses interfaces telles que l’hôte USB, le périphérique USB, HDMI, LAN et AUX OUT sont également disponibles.Les applications typiques incluent les mesures de commutation de puissance dans la plage de puissance, les tests automatisés dans les usines, l’analyse de protocole pour les bus série dans l’électronique automobile, la mesure des circuits électroniques et les applications en développement.
Série DSG5000
Le générateur de micro-ondes DSG5000 est disponible avec deux gammes de fréquences différentes de 9 kHz à 12 GHz et jusqu’à 20 GHz. Les appareils sont disponibles dans des versions à 2, 4, 6 ou 8 canaux, qui ont une isolation de canal à canal allant jusqu’à 85 dB (typique).Pour chaque canal, la fréquence, l’amplitude et toutes les fonctions disponibles peuvent être réglées individuellement ou émises en groupe pour un nombre de canaux souhaité. Cette série se caractérise également par un très faible bruit de phase. Les harmoniques sont jusqu’à 50 dBc sous la porteuse, ce qui met l’accent sur une génération de signal très précise et sans interférence. La technologie brevetée de contrôle d’amplitude entièrement numérique offre une précision d’amplitude de <0,7 dB (typique) et la précision de fréquence de la référence 10 MHz est de +/-1 ppm. Des formes de modulation analogiques optionnelles telles que AM analogique, fréquence FM et phase PM peuvent être générées sur toute la plage de fréquences à partir de 1 MHz via des canaux uniques ou tous les canaux.L’appareil peut être utilisé très facilement via un écran tactile couleur intuitif de 3,5″ ou via le contrôle Web. Aucun pilote n’a besoin d’être installé sur le PC pour l’utilisation du contrôle Web. La série DSG5000 offre une solution optimale pour de nombreuses applications micro-ondes, comme dans le domaine des tests de résistance CEM, des applications MIMO, des configurations de système pour la simulation et les tests par ordinateur quantique, de la génération de signaux radar, et bien plus encore.
Alimentations CC
Le modèle d’alimentation DP2031 dispose de trois canaux isolés (32 V et 6 V) avec une puissance de sortie maximale de 222 watts. Pour générer les plus petits courants, l’alimentation a deux modes différents, courant fort et courant faible. La précision d’affichage en mode courant faible se situe dans la plage µA, qui peut être utilisée pour une alimentation précise jusqu’à 11 mA.L’alimentation offre une fonction d’analyse qui affiche toujours la courbe de sortie du courant en temps réel en mode roll et peut être appliquée aux valeurs respectives telles que la tension, le courant et la puissance. Pour éviter la perte de données, une plage de tendance supplémentaire peut être activée, ce qui comprime toutes les données. Un formulaire d’analyse supplémentaire peut également être activé lors de la mesure des impulsions de courant pour déterminer leur duréeLes alimentations se caractérisent par une très faible ondulation (<350 µVrms / 2 mVpp) et un comportement à très faible bruit, et conviennent donc aux applications où une alimentation très pure est nécessaire. Pour une intégration dans des systèmes ATE ou pour une programmation rapide, le temps de traitement des commandes a été considérablement accéléré et est <10 ms.La série d’alimentations DP900 est disponible dans différentes variantes d’appareils. La variante standard DP932A comprend toutes les fonctions telles que l’interface IO numérique, la fonction ARB et l’affichage haute résolution. La variante DP932U est spécialement conçue pour le marché de l’éducation et est disponible à un prix très abordable. Ce modèle peut être mis à niveau vers un DP932A entièrement équipé avec des fonctions individuelles via une mise à niveau de licence si nécessaire.
