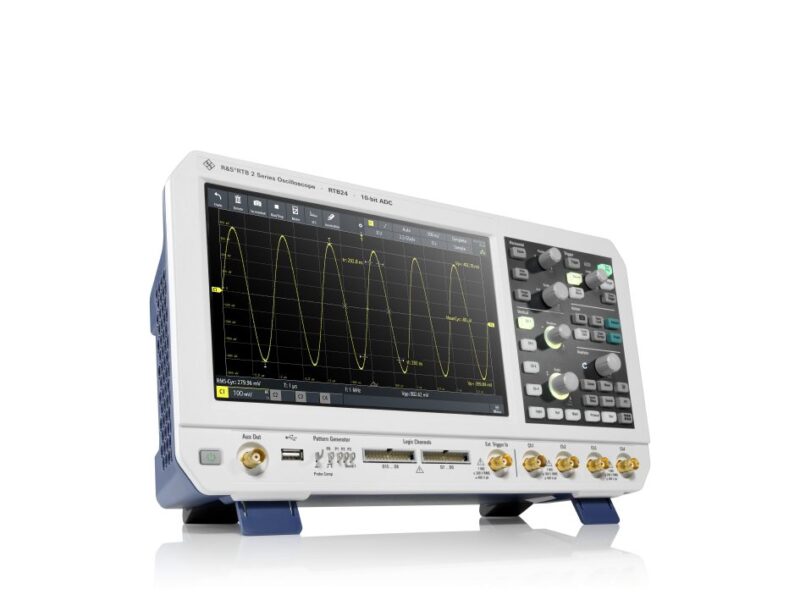

Oscilloscope d’entrée de gamme avec des spécifications de premier plan
Evolution du modèle R&S RTB2000, premier oscilloscope d’entrée de gamme du marché à être doté d’un écran tactile et à offrir une résolution verticale de 10 bits, l’oscilloscope R&S RTB 2 de Rohde & Schwarz se dote de nouvelles fonctionnalités de premier plan pour cette classe d’instruments tel qu’un générateur de formes d’ondes arbitraires et une mémoire segmentée de 160 Mpts, soit la plus importante capacité d’enregistrement de sa catégorie.
Rohde & Schwarz enrichit son offre d’oscilloscopes d’entrée de gamme avec le modèle R&S RTB 2 qui succède à l’oscilloscope populaire de la série R&S RTB2000. En 2017, l’oscilloscope R&S RTB2000 avait établi une nouvelle référence dans sa catégorie d’instruments, en se dotant d’un écran tactile et en offrant une résolution verticale de 10 bits. De telles caractéristiques étaient auparavant disponibles uniquement sur des instruments plus haut de gamme. Aujourd’hui, l’oscilloscope R&S RTB 2 suit le même chemin, en offrant davantage de fonctionnalités et des performances améliorées dans un nouveau choix de couleurs.
Avec le R&S RTB 2, Rohde & Schwarz propose plusieurs mises à jour majeures qui améliorent encore davantage les fonctionnalités et la polyvalence de l’instrument. L’oscilloscope intègre désormais un générateur de formes d’ondes arbitraires. Les utilisateurs peuvent ainsi simuler des stimuli de circuit ou émuler des composants manquants. Le générateur de formes d’onde peut générer des signaux jusqu’à des fréquences de 25 MHz à des cadences pouvant atteindre jusqu’à 50 Mbits/s. Il prend en charge les formes d’onde importées à partir de fichiers CSV ou capturées par l’oscilloscope, en offrant la possibilité d’ajouter du bruit pour simuler de réelles conditions de fonctionnement. Il propose également des modèles prédéfinis pour les protocoles de bus I2C, SPI, UART et CAN/LIN. Les utilisateurs ont la possibilité de sélectionner des compteurs ou d’entrer manuellement des modèles de signaux.
Le R&S RTB 2 se distingue par sa polyvalence. Il réunit dix fonctions de mesure dans un seul boîtier : un oscilloscope, un analyseur de protocole, un analyseur logique, un générateur de forme d’onde, etc. L’intégration de plusieurs outils en fait un instrument parfaitement adapté aux utilisateurs qui ont besoin de solutions compactes, en particulier les étudiants, les concepteurs électroniques amateurs et les ingénieurs dont l’espace de travail est restreint. Le mode éducation, protégé par mot de passe, et le serveur web intégré permettent la visualisation et le contrôle de l’instrument à distance pendant les travaux pratiques en laboratoire. Ce qui renforce son intérêt pour le secteur éducatif.
En outre, le R&S RTB 2 dispose d’une capacité de mémoire étendue qui atteint jusqu’à 160 Mpoints en mode segmenté. Ce qui permet aux utilisateurs de capturer davantage de données afin de pouvoir effectuer des diagnostics plus approfondis. La révision de l’ensemble des options logicielles R&S RTB 2-PK1 renforce les capacités de l’oscilloscope en offrant une gamme d’applications plus étendue et des performances accrues.
