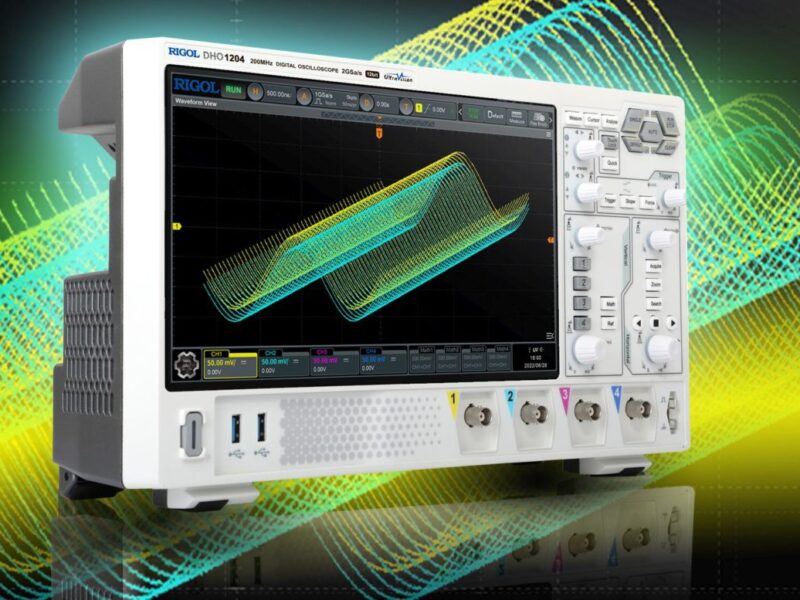

Nouvelle série d’oscilloscopes Rigol DHO1000 : le nouveau chipset ASIC développé en interne fait la différence
Rigol Technologies EU GmbH a intégré deux nouvelles puces ASIC Centaurus, développées en interne, dans la nouvelle série DHO1000 12 bits
La série d’oscilloscopes numériques DHO1000 proposée par Rigol combine une très haute qualité avec un rapport prix/performance exceptionnel et offre à l’utilisateur une variété de fonctions, telles que le mode Ultra Acquire. Elle affiche un taux d’échantillonnage de 2 Géch/s et est proposée en tant que solution à 2 canaux ou à 4 canaux avec des bandes passantes de 70, 100 et 200 MHz. La profondeur de mémoire maximale est de 100 M points. Le réglage vertical minimum est de 500 µV/DIV pour la série DHO1000, de sorte que même de petits signaux peuvent être mesurés. Avec ces oscilloscopes numériques haute résolution, une solution professionnelle arrive sur le marché qui tient parfaitement dans le budget sans faire de compromis.
Des résolutions très élevées combinées avec une mémoire très profonde
Les deux nouveaux ASIC permettent d’atteindre un très faible niveau de bruit de 50 µVrms pour le DHO1000. Comme pour les autres classes d’oscilloscopes de RIGOL, l’accent a été mis ici sur la combinaison d’un taux d’échantillonnage élevé, d’une mémoire profonde et d’une vitesse de mesure très élevée. Même les plus petits écarts d’amplitude peuvent être mesurés grâce à la résolution verticale de 12 bits. Un mode haute résolution jusqu’à 16 bits peut également être activé. Cela signifie que des résolutions très élevées à la fois horizontales et verticales sont combinées avec une mémoire très profonde, élargissant ainsi la variété d’analyse.
Les applications typiques comprennent des analyses telles que les mesures de performances de commutation dans le domaine des alimentations, les tests automatisés dans les usines, l’analyse de protocole pour les bus série dans l’électronique des véhicules, les mesures de circuits électroniques, les applications en développement et bien d’autres.
Avec Ultra Acquire, Rigol a intégré une nouvelle forme d’analyse, avec laquelle un taux de déclenchement très rapide de 1 500 millions de wfms/s est atteint. Grâce à cela, des événements très rapides ou sporadiques et courts peuvent être facilement mesurés et affichés de différentes manières (par exemple cascade, mosaïque ou superposés) afin de pouvoir afficher de manière optimale les composantes de signal indésirables. Ultra Acquire peut également être lié aux fonctions d’enregistrement, d’analyse et de navigation afin de pouvoir examiner les composantes du signal pour une analyse détaillée.
Une ergonomie compatible avec l’enseignement
Les appareils disposent d’un très grand écran tactile couleur HD de 10,1 pouces (1024*800) avec 256 niveaux d’intensité et de tonalités de couleur pour un affichage précis et clair du signal. L’appareil peut être connecté à un écran tactile externe via HDMI et USB et peut être commandé à partir de là. Grâce à l’affichage de contrôle Web étendu (y compris capture d’écran, vidéo, panneau SCPI, etc.) et à la connexion au serveur FTP, cette série peut être utilisée entièrement à distance sans avoir à installer de driver supplémentaire. L’appareil est donc idéal pour l’enseignement et pour une utilisation dans les universités.
Diverses options de déclenchement, de maths et d’affichage (FFT étendue de 1 million de points, test de masque et analyse de la puissance), une fonction de recherche de signal intégrée est disponible également ainsi que toutes les fonctions habituelles d’analyse et de déclenchement du protocole de bus série. Le voltmètre intégré et un compteur de fréquence complètent la gamme complète de mesures. Diverses interfaces telles que USB hôte, USB, HDMI, LAN (10/100/1000 Base-T) et AUX OUT sont également disponibles.
Une vaste gamme d’accessoires, tels que des sondes actives et passives, des sondes haute tension (différentielles/unipolaires), différentes pinces de courant (jusqu’à 500 A), un cadre d’installation de 19 pouces et des drivers logiciels pour les packages connus sont également disponibles. Le matériel est équipé d’encodeurs photoélectriques pour une utilisation facile, qui ont une très faible abrasion et donc une très longue durée de vie.
En tant que fonctionnalité spéciale, Rigol propose de nombreuses extensions, telles que des bandes passantes plus élevées ou une extension de mémoire via une mise à niveau logicielle. Le déclenchement série et le décodage (SPI, I2C, RS232/UART, CAN et LIN) sont inclus en standard dans l’appareil
