Norme ouverte de connexion d’affichage économisant les ressources de développement

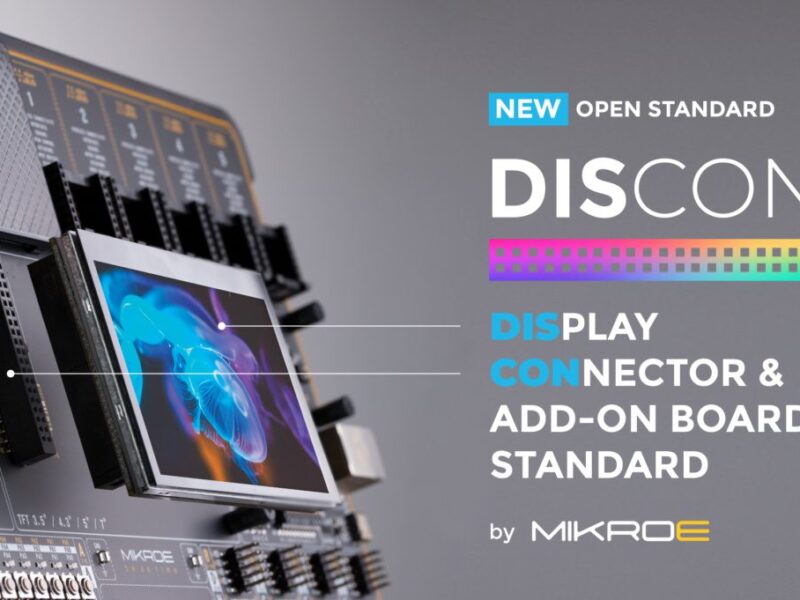

MikroElektronika a annoncé la nouvelle norme ouverte DISCON qui définit à la fois la prise d’affichage et la carte d’affichage, facilitant l’installation et le remplacement de tout type d’écran sur une carte de développement portant la prise DISCON. En atteignant l’objectif d’une norme universelle pour les cartes complémentaires de type affichage, des mois de temps et d’argent de développement gaspillés sont économisés et une énorme flexibilité et évolutivité de conception ont été rendues possibles.
« Avec DISCON, nous garantissons une compatibilité absolue entre la carte de développement et tous les écrans pris en charge, quels que soient leur taille et leur type. » commente Nebojsa Matic, PDG de MIKROE.
La norme DISCON spécifie les exigences fonctionnelles et esthétiques qui doivent être respectées dans le processus de développement. Cela inclut la disposition physique de la carte d’affichage, les broches de communication et d’alimentation, la taille et la forme de la carte d’affichage, ainsi que les conventions de marquage de sérigraphie pour les cartes complémentaires et les prises. Il permet d’utiliser toutes les tailles et tous les styles d’écran TFT – actuellement des unités de 3,5 pouces, 4,3 pouces, 5 pouces et 7 pouces, et les styles capacitifs, capacitifs avec cadre, capacitifs avec cadre et résistifs sont pris en charge.
La prise de carte d’affichage DISCON se compose d’un connecteur 2×20 broches avec une configuration de broche propriétaire et des marquages sérigraphiés. Le connecteur est un composant femelle à 2×20 broches, sur un pas standard de 2,54 mm. Il peut également avoir un poteau de polarisation pour faciliter le positionnement du tableau d’affichage. Le brochage se compose de quatre groupes de broches différents – I2 C, GPIO, broches de données pour le port de données parallèle et broches de contrôle en option – ainsi que des broches d’alimentation.
