MOSFETs compacts 600 V pour les conceptions à bas profil
ROHM a ajouté une gamme de cinq MOSFETs compacts à super jonction 600 V parfaitement adaptés aux petites alimentations d’éclairage, aux pompes et moteurs : R6004END4, R6003KND4, R6006KND4, R6002JND4, et R6003JND4.
Ces dernières années, les alimentations électriques pour l’éclairage et les moteurs pour les pompes doivent être plus compacts, ce qui stimule la demande pour les opérations de commutation de MOSFET en boîtiers plus petit.

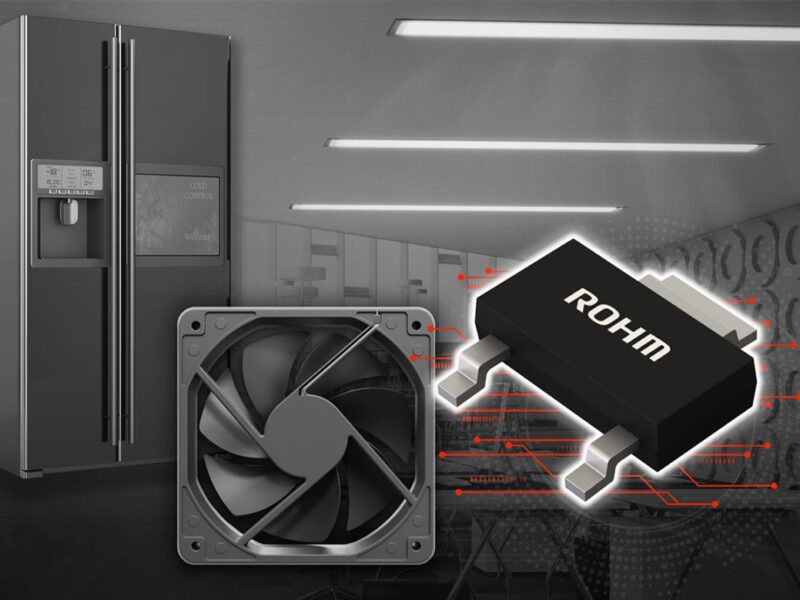

Cependant, il a été difficile de réduire la taille des MOSFET à super jonction tout en maintenant un équilibre optimal entre une tension de claquage élevée et une faible résistance à l’enclenchement. En réponse, après avoir revu la forme de la puce, ROHM a pu développer 5 modèles dans le boîtier SOT-223-3 (6.50- × 7.00- × 1.66-mm) – fournissant un facteur de forme plus petit et plus bas sans compromettre la performance des produits conventionnels.
Par rapport au boîtier TO-252 conventionnel (6,60 × 10,00 × 2,30 mm), les nouveaux produits réduisent la surface et l’épaisseur de 31 % et 27 %, permettant des applications moins encombrantes. De plus, l’empreinte étant la même, pour des applications existantes, il est possible de remplacer les boîtiers TO52 par les SOT 223, ce qui permet de le montage sur les circuits imprimés existants sans modification.
Offrant des caractéristiques différentes, trois des modèles sont optimisés pour les alimentations compactes. Le R6004END4, présente un faible niveau de bruit, pour les applications où le bruit est un problème, tandis que les R6003KND4 et R6006KND4, avec une commutation à grande vitesse, sont adaptés aux systèmes nécessitant de faibles pertes avec un fonctionnement à haut rendement. Les R6002JND4 et R6003JND4 utilisent la technologie propriétaire PrestoMOS pour réduire considérablement les pertes de commutation en accélérant le temps de récupération inverse, ce qui les rend bien adaptés aux équipements équipés de moteurs.
À l’avenir, ROHM continuera d’élargir sa gamme de MOSFET à super jonction dans différents boîtiers et avec des résistances à l’enclenchement encore plus faibles, ce qui contribuera à résoudre des problèmes sociaux tels que la protection de l’environnement en réduisant la consommation d’énergie dans des dispositifs variés.
https://www.rohm.com/support/super-junction-mosfet
