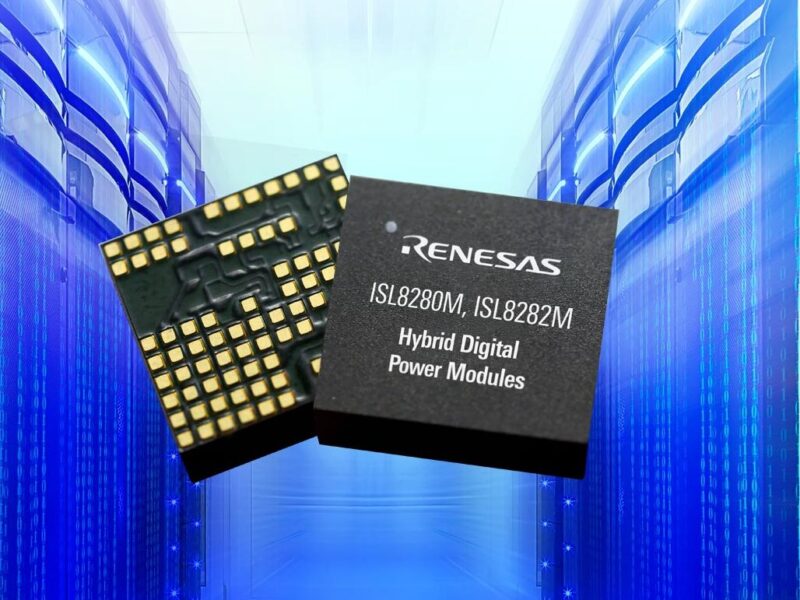

Modules de puissance entièrement encapsulés 10A et 15A
Renesas propose également les nouveaux modules d’alimentation analogiques ISL8210M et ISL8212M dans le même boîtier compatible broche à broche de 12mm x 11mm avec un courant de sortie de 10A et 15A, respectivement. Les modules d’alimentation hybrides numériques et analogiques permettent la conversion du point de charge (POL) pour les FPGA, les DSP, les ASIC et la mémoire avancés utilisés dans les serveurs, le stockage, les réseaux optiques, les télécommunications et une vaste gamme d’applications industrielles à espace restreint. Chaque appareil intègre un contrôleur PWM, des MOSFET et une inductance dans un nouveau module encapsulé GHDA (Grid High Density Array) optimisé thermiquement. Pour compléter l’alimentation, les concepteurs ajoutent simplement des condensateurs en céramique d’entrée et de sortie.
Les modules d’alimentation hybrides numériques ISL828xM et analogiques ISL821xM comportent des LDO intégrés qui permettent un fonctionnement à alimentation unique. Ils s’appuient sur l’architecture de boucle de commande haute vitesse brevetée R4™ de Renesas avec un feed-forward de tension de ligne inhérent, offrant aux concepteurs une combinaison unique de réponse transitoire de charge ultra-rapide et d’immunité élevée au bruit. Leur boîtier Grid HDA exclusif offre des performances électriques et thermiques inégalées via un substrat de boîtier conducteur monocouche qui transfère efficacement la chaleur du module vers la carte système et la dissipe sans nécessiter de flux d’air ou de dissipateur thermique, même dans des conditions de charge élevée.
