Module RF ultra-miniature

Module RF ultra-miniature

Nouveaux produits |
Par Alain Dieul

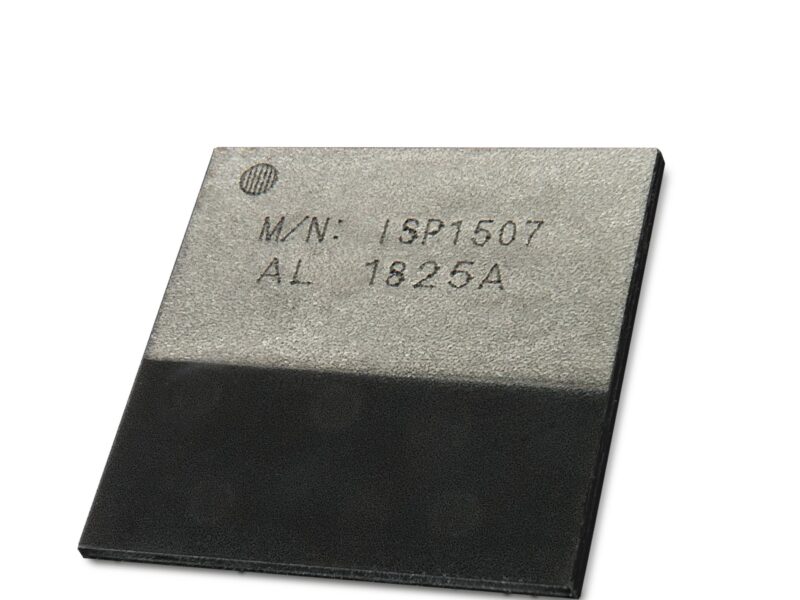

Utilisant la puce leader du marché nRF52 de Nordic Semiconductor, ce module offre une connexion sans fil avec antenne et convertisseur DC-DC intégrés, incluant par ailleurs les deux quartz nécessaires à la radio et à la synchronisation. Le module ISP1507-AL convient parfaitement aux utilisateurs souhaitant ajouter une connexion sans fil à leur application déjà existante, ainsi qu’aux applications M2M et IoT courantes pour lesquelles les fonctionnalités, les performances et la longévité de la batterie sont prioritaires.

Pouvant aussi fonctionner en réseaux mesh, le nouveau module ISP1507-AL offre une solution à la fois technique et économique pour répondre aux besoins des objets connectés, des vêtements intelligents, des capteurs industriels et des réseaux domestiques. Ce module compatible avec la norme Bluetooth 5.0 associe la dernière génération de puces nRF52 de Nordic Semiconductor avec les technologies « System in package » et « Antenna in package » uniques à Insight SiP. Il propose ainsi une solution de connectivité clé en main avec des dimensions de 8 x 8 mm, et une épaisseur inférieure à 1mm (0.95mm) les plus petites du marché.

Le module ISP1507-AL intègre le chip WLCSP nRF52810-CAAA de Nordic Semiconductor qui est équipé d’un processeur 32 bits ARM Cortex M4 avec calcul flottant, de 192kB de mémoire flash, de 24 kB de RAM, de 13 IOs analogiques et numériques paramétrables, et de multiples périphériques SPI, I2C, etc… Le module combine aussi les quartz 32 MHz et 32 kHz, l’antenne RF Bluetooth et son circuit d’adaptation, ainsi que le convertisseur DC-DC. Il permet de réaliser facilement un nœud Bluetooth Low Energy autonome. L’ISP1507-AL est disponible dès aujourd’hui et les certifications pour les principaux marchés mondiaux sont en cours de réalisation. Par ailleurs, tous les modules de la gamme ISP1507 sont compatibles pin à pin.

Michel Beghin, Directeur Général d’Insight SiP déclare « Nous sommes ravis d’offrir l’ ISP1507-AL aux utilisateurs qui souhaitent intégrer dans leurs produits un module RF ultra-miniaturisé, d’une qualité exceptionnelle et à bas cout. Nous comptons également élargir notre gamme de modules ISP1507 en 2019. »

Avec sa capacité mémoire interne et son processeur puissant, ce module peut facilement prendre la place d’autres microcontrôleurs additionnels qui étaient jusque-là indispensables dans les designs d’ancienne génération.

Malgré son incomparable capacité de calcul, la consommation d’énergie de l’ISP1507-AL reste inférieure aux versions antérieures, avec des consommations typiques de 5.8mA pour la transmission et la réception, de 0.8 µA en mode standby, et de 0.3 µA en mode deep sleep.  La puissance de sortie RF atteint +4 dBm et la sensibilité en réception est ramenée à -96 dBm. L’amélioration globale de la gestion de la consommation permet d’atteindre une plus grande longévité de la pile ou de la batterie.

Le module fonctionne avec les stacks Bluetooth V4.2 et Blutooth 5 Ready de Nordic Semiconductor. Ce produit offre donc la toute dernière technologie Bluetooth basse consommation, avec des performances de pointe dans une solution tout en un.

Insight SIP propose un kit de développement qui permet aux utilisateurs de développer leur solution facilement.

A propos d’Insight SIP

Composée d’une équipe d’une vingtaine d’experts Recherche et Développement basée à Sophia Antipolis dans le sud de la France, la société Insight SIP est spécialisée dans la miniaturisation des modules RF, utilisant la technologie « System in package ».  Son offre unique inclut le plus petit module BLE au monde, les premiers modules combos du marché en connectivité UWB / BLE et LoRa / BLE avec antennes intégrées, et le plus petit micro-ordinateur du monde au format micro SD.

www.insightsip.com
