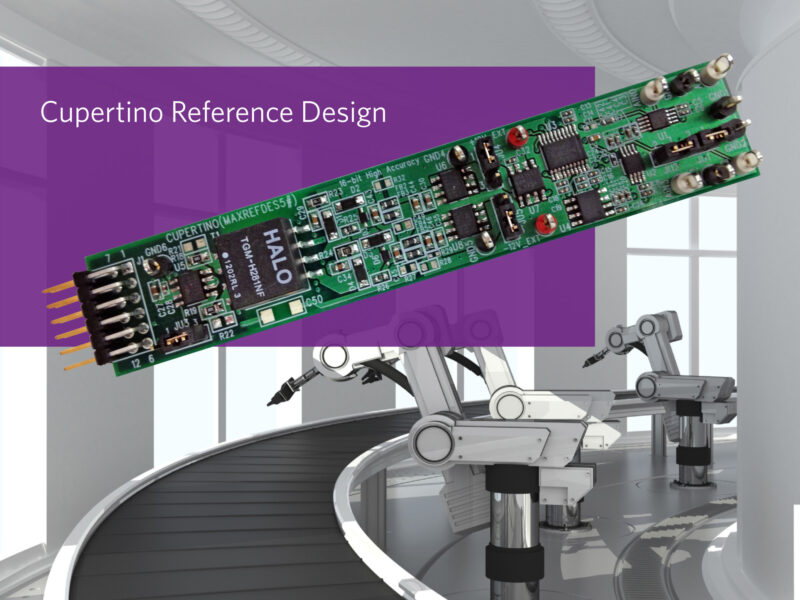

Module frontal analogique pour équipements industriels
Les applications de commande et d’automatisation industrielles nécessitent souvent de l’isolement, de la haute résolution, et un large éventail de tensions d’entrée. De nombreux capteurs industriels ont des tensions de sortie analogiques élevées ou variant dans une plage très étendue. Les réseaux prédiffusés programmables (FPGA) et les microcontrôleurs sont souvent incapables de gérer directement ces tensions analogiques élevées. Ce module AFE résout ce problème en fournissant une interface directe entre les capteurs et le contrôleur qui permet de se passer de circuits annexes de multiplexage et d’atténuation. De plus, il intègre une alimentation et des données isolées, le tout dans un format réduit de seulement 96.52 x 20.32 mm. Il génère notamment des rails isolés +12 V, -12 V et 5 V, à partir d’une source 3.3 V unique.
Ce frontal analogique se connecte directement aux ports d’extension d’un kit de développement de FPGA ou de CPU conforme à la norme Pmod de Digilent. De plus, des fichiers pour la conception matérielle, le code pilote, un exemple de code FPGA fonctionnel, des données de test, et même un circuit imprimé, sont proposés pour accélérer le développement des produits finaux.
"Le module de référence Cupertino répond au problème que pose la connexion de capteurs sur des contrôleurs au niveau système, " déclare Chris Neil, Vice-Président Senior, Solutions industrielles et médicales, chez Maxim Integrated. "C’est un parfait exemple de la façon dont nos modules de référence prêts à l’emploi permettent à nos clients d’accélérer le développement de nouveaux produits de contrôle ou d’automatisation industriels."
www.maximintegrated.com/datasheet/index.mvp/id/8020
