Les 1001 applications du Raspberry Pi Compute Module

Les 1001 applications du Raspberry Pi Compute Module

Applications |
Par Nick Flaherty, A Delapalisse



Raspberry Pi au Royaume-Uni a détaillé quelques unes des nombreuses utilisations industrielles de ses modules de calcul, du CM3 au CM5 récemment lancé.

Par exemple, le fabricant japonais de synthétiseurs Korg utilise le module de calcul 3 (CM3) dans ses modèles Wavestate, Modwave et Opsix.

Le passage au Raspberry Pi Compute Module s’est fait lorsque la R&D de Korg a essayé d’atteindre un prix inférieur à 1000 $ tout en maintenant la qualité et en corrigeant les problèmes techniques persistants en cours de route. Korg espérait ainsi toucher plus de musiciens, et après avoir utilisé des puces plus traditionnelles de type ordinateur de bureau ou portable pour faire tourner le système d’exploitation Linux pendant plus d’une décennie, la société a réalisé que le Raspberry Pi Compute Module était la prochaine étape logique pour aider à faire baisser le prix.

C’est ainsi qu’est né le Wavestate, successeur du Wavestation, vieux de 30 ans, qui utilise une combinaison de deux cartes – l’une pour les commandes physiques du synthétiseur et l’autre pour les sous-systèmes audio et l’alimentation – toutes deux connectées au CM3.

« Tout le monde ne comprend pas que c’est le Raspberry Pi qui produit le son – beaucoup de gens pensent que ce n’est pas le cas », a déclaré Dan Phillips de Korg à Raspberry Pi. « Nous utilisons CM3 parce qu’il est très puissant, ce qui permet de créer des instruments profonds et convaincants.

Raspberry Pi launches CM5 module

iPourIt utilise le module CM3+ pour son dernier système automatisé qui permet aux clients de choisir leur bière et de payer à l’aide d’un dispositif RFID lié à leur ardoise. Ce système est très populaire auprès des entreprises, car il permet un service plus rapide, moins de gaspillage et un gain de place.

Les premiers systèmes étaient basés sur Android, mais une nouvelle conception a permis de passer du sans fil au PoE (Power-over-Ethernet), simplifiant ainsi le câblage. Chaque écran tactile est équipé d’un CM3+ pour le contrôler, et tous les douze robinets sont ensuite contrôlés par un Raspberry Pi 4. Le système permet une distribution extrêmement précise et inclut désormais la distribution de spiritueux et de liqueurs.

« À l’heure actuelle, nous sommes probablement 20 % moins chers que notre concurrent le plus proche. En termes de prix, la façon dont [Compute Module] a été conçu nous a vraiment permis de réduire le coût d’acquisition pour nos opérateurs », a déclaré Darren Nicholson, CMO d’iPourIt, à Raspberry Pi.

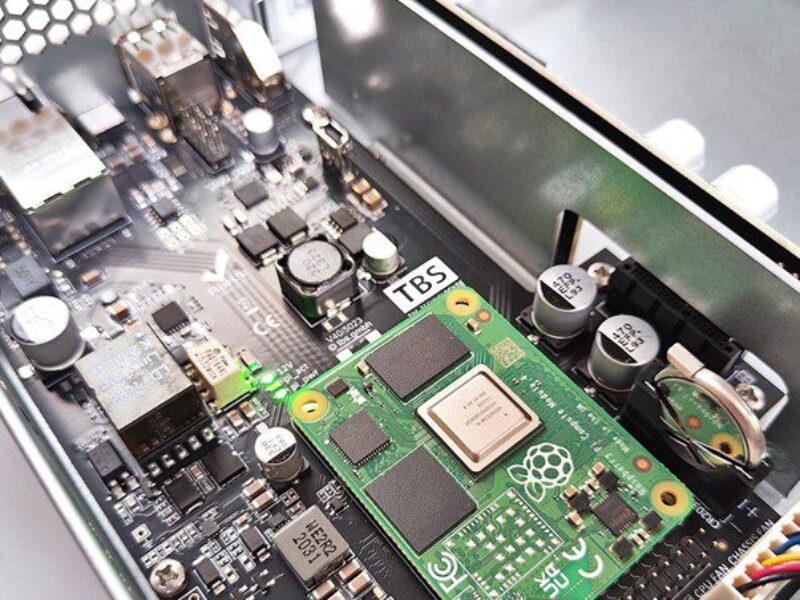

TBS fournit aux chaînes hôtelières des systèmes spécialisés qui font fonctionner les téléviseurs dans les chambres. Ces systèmes peuvent diffuser des chaînes en continu et fournir un affichage numérique. Lors du développement de son nouveau mini-serveur OBP-24, l’une des principales exigences était la possibilité pour les clients d’ajouter leur propre carte tuner : « Nous pourrons ainsi diffuser des chaînes DVB, par satellite, par voie terrestre ou par câble sur l’ensemble du réseau local », a déclaré Christian Kingler, directeur général de l’entreprise.

Le maintien d’un facteur de forme standard était très important, mais l’ajout d’une flexibilité permettant d’adapter l’appareil à différents utilisateurs était également une exigence. Lors des premiers tests, TBS a utilisé un Raspberry Pi 4 et a constaté que tout fonctionnait parfaitement. Par la suite, l’entreprise a commencé à utiliser le Compute Module 4 et a développé le circuit imprimé du produit final à partir de là.

« Nous avons pu tester cette carte dans un premier temps, puis nous avons procédé à notre propre adaptation [for] en fonction de nos besoins en termes de facteur de forme et de PoE », a ajouté M. Kingler. La carte RP2040 a été utilisée pour le petit panneau de commande LCD situé à l’avant de l’OBP-24 et, grâce à d’autres tests effectués à un stade précoce sur du matériel existant, elle a également pu être adaptée aux besoins de l’entreprise.

Homey a vu le jour aux Pays-Bas en 2014 sous la forme d’un haut-parleur intelligent et d’un hub domestique de la société néerlandaise Athom, qui fait aujourd’hui partie de LG.

Lors de la conception du récent Homey Pro, Athom souhaitait qu’il fonctionne avec autant de systèmes de communication que possible – y compris Zigbee, Z-Wave, Wi-Fi, Bluetooth, 433MHz RF, infrarouge et Thread – sans avoir besoin d’un pont supplémentaire. Tout intégrer dans l’appareil est devenu un véritable défi.

« Nous ne voulions pas qu’il ressemble à un routeur de jeu avec toutes ces antennes qui dépassent », explique Emile Nijssen d’Athom. « Il nous a donc fallu beaucoup de temps pour y parvenir. Nous voulions également tirer profit du développement de Homey Bridge. En fait, en concevant Homey Bridge, qui est une sorte de version allégée de Homey Pro, même si vous le regardez de l’extérieur, nous pensions déjà à la façon dont nous pourrions plus tard y ajouter notre propre carte porteuse qui pourrait contenir, par exemple, un module de calcul.

Certains développeurs utilisent le CM4 pour améliorer les performances du CM5.

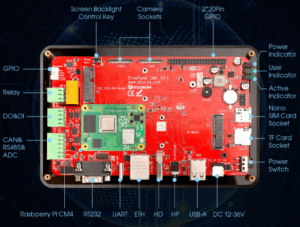

La société chinoise ELECROW a mis au point un terminal à écran tactile de 7 pouces destiné à servir de dispositif de contrôle industriel multifonctionnel. Ce terminal est initialement basé sur le module CM4, mais il est également compatible avec le module CM5. Les interfaces comprennent le bus CAN, RS232/RS485, les E/S numériques isolées, l’entrée différentielle ADC et le contrôle des relais. Il y a aussi du WiFi et du BLE, avec une interface Mini PCIe pour la connectivité 4G et LoRa. La structure semi-ouverte est dotée d’une coque acrylique, d’un panneau avant conforme à la norme IP65 et d’un support pour le fonctionnement à haute température.

Le contrôleur ELECROW à écran tactile de 7 pouces avec Raspberry Pi CM4

Le contrôleur ELECROW à écran tactile de 7 pouces avec Raspberry Pi CM4

Sfera Labs, en Italie, utilise le module CM4S pour son contrôleur industriel Iono Pi Max, en vue de le faire évoluer vers le module CM5.

Un autre développeur italien, Seco, utilise la dernière version, la CM5, pour un écran tactile de 10,1 pouces avec son système d’exploitation Clea OS qui est intégré dans la pile Raspberry Pi pour des applications dans l’Internet des objets (IoT).

Lime Microsystems, au Royaume-Uni, utilise également le CM5 pour améliorer les performances de sa station de base 5G dans un boîtier. Celle-ci prend en charge le fonctionnement 5G NR TDD SISO avec une largeur de bande RF de 10 MHz et FDD 2×2 MIMO avec une largeur de bande de 20 MHz, tout en étant capable de faire fonctionner un réseau 5G Core également sur le module de calcul pour un fonctionnement entièrement autonome.

www.raspberrypi.com
