L’éFuse à courant élevé ajoute un FET à réarmement automatique

L’éFuse à courant élevé ajoute un FET à réarmement automatique

Nouveaux produits |
Par Nick Flaherty, Daniel Cardon



Nexperia a développé deux fusibles électroniques 12V à courant élevé, dont l’un est équipé d’un FET à faible résistance qui peut réinitialiser automatiquement un dispositif.

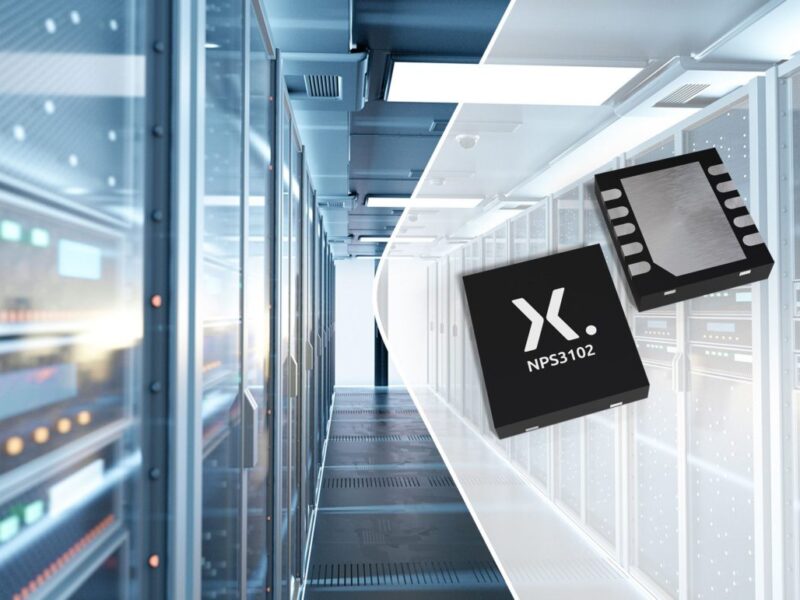

Les dispositifs NPS3102A et NPS3102B eFuse sont des fusibles électroniques réinitialisables à faible ohmicité (17 mΩ) et à courant élevé (13,5 A). Ils permettent de protéger les charges en aval contre l’exposition à des tensions excessives tout en protégeant les alimentations contre les défauts de charge et les courants d’appel importants.

Les dispositifs eFuse ont été conçus pour les applications 12V, notamment les équipements de communication et de stockage de données d’entreprise que l’on trouve dans les centres de données, tels que les disques durs et les disques durs à semiconducteurs, les serveurs, les commutateurs Ethernet et les routeurs.

En outre, ils peuvent également être utilisés pour protéger les infrastructures de communication mobile, telles que les têtes d’émission radio 5G, et les contrôleurs logiques programmables (PLC) des équipements d’automatisation industrielle

Les eFuses NPS3102A et NPS3102B ont une large plage de tension d’entrée (21 V abs. max.) et ont un MOSFET pass intégré à faible résistance qui minimise la chute de tension et la perte de puissance. Cette caractéristique permet d’augmenter l’efficacité de fonctionnement au-delà de ce que l’on peut obtenir avec des dispositifs similaires dans le même type de boîtier.

La plage de courant peut être ajustée entre 2-13,5 A à l’aide d’une résistance sur la broche ILIM, utilisable également pour mesurer le courant de charge en temps réel. Les deux dispositifs comprennent une détection de surtension intégrée qui limite la tension de sortie en cas de surtension d’entrée, avec un temps de réponse de protection contre les courts-circuits de 2 μs.

Le Pass-FET du NPS3102A doit être réinitialisé manuellement après un incident, alors que le NPS3102B intègre un bloc de contrôle automatique, qui tente en toute sécurité de réactiver le Pass-FET sans intervention de l’utilisateur.

Outre leur capacité à protéger rapidement les systèmes contre les surtensions d’entrée et de sortie et les courants d’appel importants, les fusibles Nexperia eFuses sont conçus pour protéger les charges en aval contre les conditions de défaut à courant élevé grâce à leur précision de limitation du courant de 10 %.

Les NPS3102A et NPS3102B sont disponibles dans des boîtiers plastiques sans plomb DFN3030-10/SOT8037-1 mesurant seulement 3,0 x 3,0 x 0,75 mm.

www.nexperia.com/products/analog-logic-ics/power-ics/efuse
