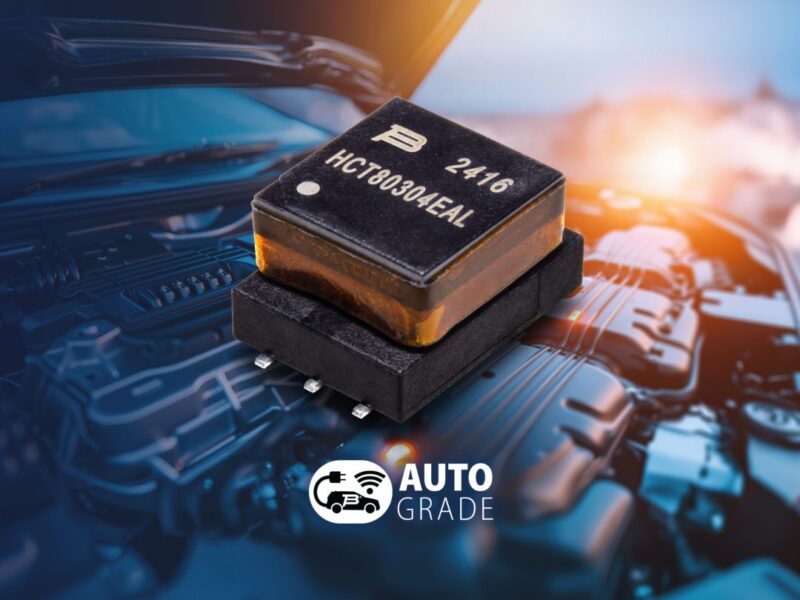

Le transformateur d’isolation pour les tensions jusqu’à 1000 V
Bourns a lancé la deuxième génération de sa série de transformateurs de puissance AECQ-200 High Clearance/Creepage
Le HCT8xxxxEAL, conforme à la norme AEC-Q200, est un transformateur d’isolation haute tension push-pull avec une isolation renforcée pour les tensions de travail jusqu’à 800 V et une isolation de base pour les tensions de travail jusqu’à 1000 V.
En fournissant une couche isolante renforcée séparée qui protège contre les tensions dangereuses, la série HCT8xxxEAL de Bourns aide les concepteurs à mieux atteindre leurs objectifs de sécurité et de fiabilité par rapport aux transformateurs d’isolation concurrents qui ne sont capables que d’une isolation fonctionnelle. Les caractéristiques avancées de cette série rendent ces transformateurs idéaux pour les applications d’isolation dans les systèmes de gestion de batterie (BMS) automobiles, RS-485, interface CAN, module d’entrée numérique et les conceptions d’isolation RS-323.
Les transformateurs d’isolation haute tension sont dotés d’une entrée de 3,3 ou 5 V pour diverses tensions de sortie par spire (jusqu’à 350 mA dans diverses configurations de rapport de spires). Fabriquée sur une ligne entièrement automatisée qui maximise la qualité et la fiabilité des appareils, la série HCT8xxxxxEAL est conçue avec la technologie de surmoulage de Bourns qui utilise un fil FIW pour offrir une efficacité supérieure.
En plus de l’isolation renforcée avec une distance minimale de fuite de 8 mm qui offre un niveau élevé d’isolation contre les risques de haute tension, la série de transformateurs est conforme aux normes IEC 62368-1 et IEC 61558-1. Bourns a développé ces nouveaux transformateurs pour les alimentations d’isolation qui utilisent les pilotes de transformateur SN6501 et SN6505 de Texas Instruments.
Disponible dès maintenant, la série HCT8xxxxEAL de Bourns est conforme à la directive RoHS.
Bourns – Transformateurs AECQ-200
