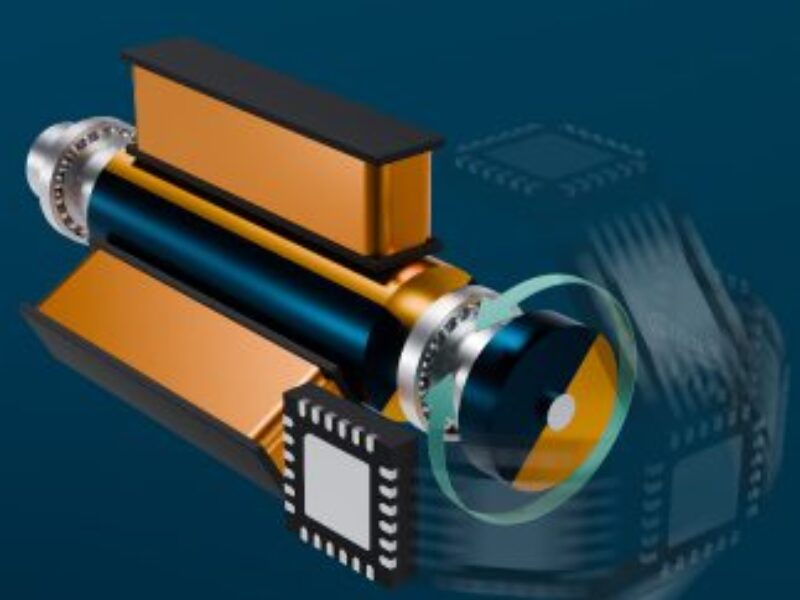

Le codeur numérique magnétique offre une grande souplesse de montage
Melexis a lancé un codeur magnétique absolu avec une flexibilité de montage pour les micromoteurs.
Le capteur de position magnétique MLX90382 combine un frontal magnétique à effet Hall, un convertisseur analogique-numérique de 14 bits, un traitement numérique du signal sur puce avec une latence nulle et plusieurs pilotes de sortie. Les sorties différentielles et une plage de vitesse allant jusqu’à 200k e-RPM le rendent adapté à l’automatisation industrielle, à la robotique et aux solutions de mobilité.
Dispositifs compacts de codage à grande vitesse
Le dispositif utilise la technologie Melexis Triaxis, qui introduit la détection magnétique de position dans les dispositifs de codage à grande vitesse. En détectant les trois composantes de la densité du flux magnétique (Bx, By et Bz) et en mesurant le champ magnétique différentiel dans l’axe Z, le MLX90382 permet un suivi précis de la position angulaire absolue et de la vitesse. Il peut atteindre des vitesses allant jusqu’à 200 000 tr/min et possède une immunité aux champs parasites de 360o jusqu’à 4 kA/m.
Grâce à sa taille compacte de 4 x 4 mm, à son immunité aux champs parasites et à la prise en charge de la détection dans l’axe et hors axe, le MLX90382 offre une grande souplesse d’intégration, y compris dans les micromoteurs.
La demande de codeurs rentables et précis dans le domaine de la robotique signifie que le retour d’information des codeurs à grande vitesse est essentiel pour garantir le bon fonctionnement et la sécurité des applications entraînées par des moteurs électriques, telles que les bras robotisés, les machines d’emballage automatisées et les machines à tisser industrielles.
Facilité de montage sur ou hors axe
Le MLX90382 offre la commodité d’un montage sur ou hors axe, en prenant en charge les applications à arbre creux qui permettent le passage de faisceaux de câbles ou d’autres composants à travers l’arbre sans affecter le retour d’information du codeur – ce qui élimine une partie de la complexité de la conception et stimule l’innovation.
Le MLX90382 est disponible dans un format QFN-24 compact de 4 x 4 mm2, conforme à la directive RoHS, et prend en charge les applications 5 V et 3,3 V. La fiabilité est garantie avec les deux variantes qui bénéficient de la qualification AEC-Q100 (Grade 0). De plus, la configuration sur axe répond aux normes de sécurité avec des intégrations SIL2.
Le MLX90382 offre cinq modes de sortie différents conçus pour répondre à une large gamme d’applications. Il s’agit d’une interface ABI/UVW différentielle standard pour la sortie angulaire incrémentale, d’une émulation des signaux UVW généralement utilisés dans les moteurs BLDC, d’une interface PWM, ainsi que d’interfaces SPI et SSI configurables. Fonctionnant sur une large plage de température de -40°C à 150°C, ce capteur est idéal pour les environnements exigeants.
Le MLX90382 est maintenant disponible et est accompagné d’un kit d’évaluation complet pour permettre un processus de développement rationalisé.
