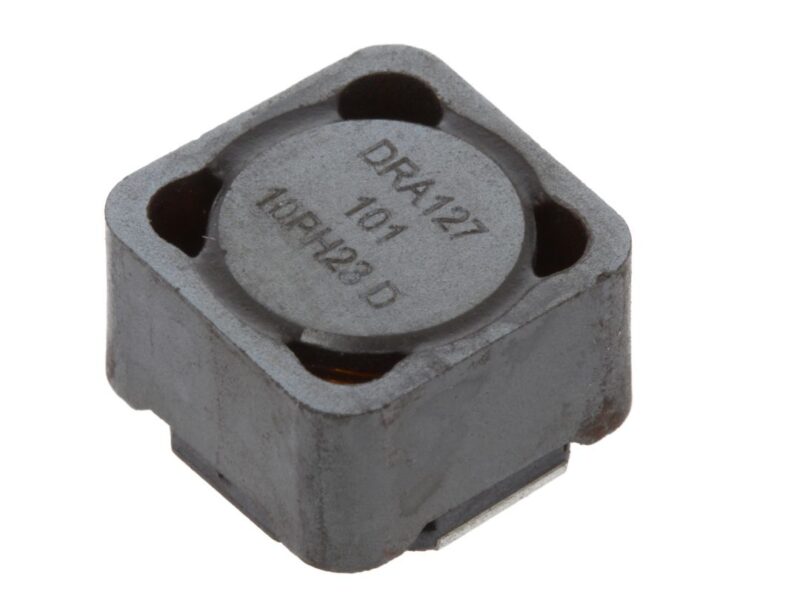

Inductances d’arrêt en technologie SMD
Certifiées AEC-Q200, les solutions Eaton proposées par TME ont été testées et approuvées pour une utilisation dans les circuits électroniques des véhicules routiers.
La tolérance thermique de ces bobines s’étend de -40°C à 165°C (155°C pour la série HCM1A), et elles peuvent donc fonctionner dans le compartiment moteur. Elles ont été spécialement conçues pour la construction de convertisseurs d’impulsions « boost » et « buck » pour le secteur automobile non seulement dans le domaine de l’éclairage, mais aussi pour les circuits de climatisation et de chauffage, pour le contrôle de l’éclairage intérieur et dans les commandes de moteurs électriques avec une puissance relativement importante (positionnement des sièges, montée/descente des vitres etc.). Encapsulés en boîtier CMS de petite taille, ces composants sont disponibles en série DRA, DRAQ et HCM1A couvrant une large gamme d’inductances.
Série DRA, la plus large gamme de bobines d’arrêt automobiles d’Eaton dans l’offre TME
Les composants de ce groupe se caractérisent principalement par une densité de puissance et un rendement élevés. Ils sont disponibles en deux dimensions de base 7,6×7,6 mm ou 12,5×12,5 mm (hauteur de 3,55 mm à 8 mm selon le modèle). La gamme comprend des articles avec une inductance de 290 nH à 1001 µH, capables de fonctionner avec des courants jusqu’à 15,9 A (courant de saturation jusqu’à 18,4 A). Ils se caractérisent également d’une protection EMI optimale grâce à leur blindage magnétique.
Série DRAQ avec double enroulement
Equipés de double enroulement, les composants DRAQ peuvent fonctionner comme un transformateur/séparateur (1:1), et fonctionnent également comme deux composants inductifs connectés en série ou en parallèle pour obtenir un plage de tension ou de courant plus large (isolation entre enroulements à 200 V AC). Comme dans le cas des modèles DRA, les sorties de la bobine d’arrêt offrent une protection optimale contre les vibrations, garantissant ainsi le montage permanent de l’élément même dans des conditions difficiles. Une autre caractéristique commune à tous les produits Eaton présentés ici est la faible sensibilité à l’humidité (MSL : 1). L’inductance des bobines d’arrêt DRAQ disponibles chez TME varie de 4,48 µH à 217 µH.
Série HCM1A faible encombrement mais courant de fonctionnement maximum
Cette série comprend le plus petit des composants présentés (dont 4,4×4,2×1,8 mm). Ces composants peuvent fonctionner à des fréquences jusqu’à 1 MHz ce qui leur permet d’être utilisés dans des circuits de communication radio. Ils affichent une tolérance thermique légèrement inférieure (de -55°C à 155°C) mais leur avantage le plus important est un courant de fonctionnement maximum plus élevé (de 1,3 A à 52 A) et un courant de saturation (jusqu’à 100 A), ce qui élargit encore la gamme d’applications potentielles.
