Inductance CMS améliorant les performances des NFC

Inductance CMS améliorant les performances des NFC

Nouveaux produits |
Par Alain Dieul



Ces dernières années, un nombre toujours plus important d’appareils électroniques comme les smartphones intègrent la fonction NFC. Les circuits NFC utilisent une inductance CMS pour l’adaptation d’impédances. Toutefois, compte tenu des courants importants qui traversent le circuit d’adaptation NFC, l’effet de la saturation magnétique est un frein sérieux à l’obtention des performances attendues.

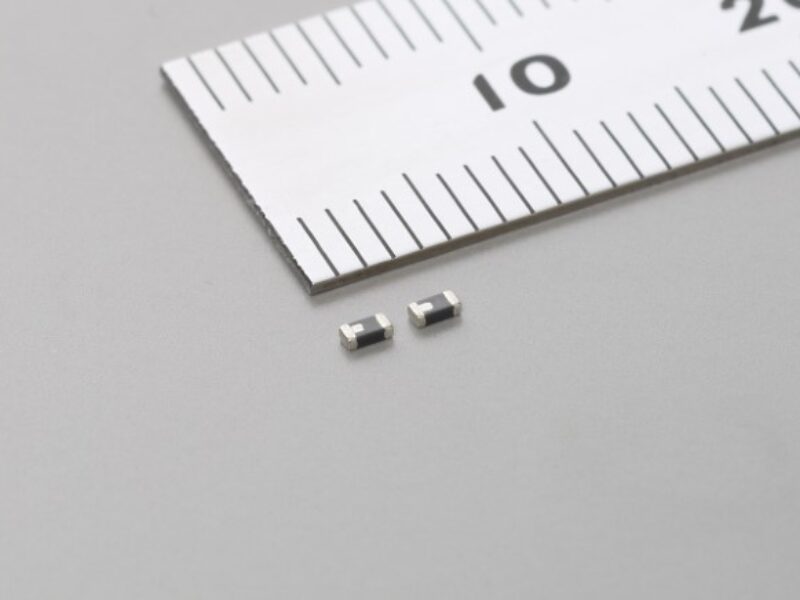

Cette série a été spécialement pensée pour ces circuits d’adaptation NFC et est peu sensible à la saturation magnétique. Par ailleurs, son circuit magnétique fermé supprime les interférences avec les composants voisins, même en cas de densité de montage élevée, ce qui permet réduire la taille du circuit NFC. Mesurant tout juste 1,6 × 0,8× 0,55 mm, avec une tolérance étroite de ±5%, ce module convient particulièrement pour l’adaptation d’impédance.

Destinée aux modules NFC montés dans les appareils électroniques comme les smartphones, la gamme réunit trois inductances. Pour la version suffixe R10J00 de 100 nH, la fréquence de résonance propre est de 200 MHz et le courant nominal de 650 mA, contre respectivement 150 MHz / 610 mA et 100 MHz / 550 mA pour les modèles suffixes R12J00 de 120 nH et R16J00 de 160 Nh. Ces 3 inductances ont un facteur Q de 8 ou plus.

www.murata.com
