Horloge atomique miniature faible bruit et faible consommation d’énergie à l’échelle d’une puce

Horloge atomique miniature faible bruit et faible consommation d’énergie à l’échelle d’une puce

Nouveaux produits |
Par Jean-Pierre Joosting, Daniel Cardon

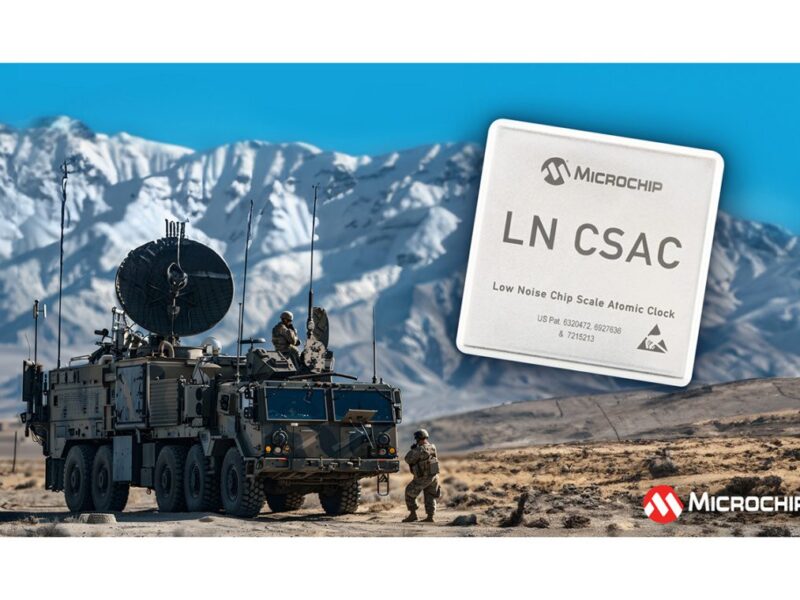

Microchip  annonce sa deuxième génération d’horloge atomique SA65-LN à faible bruit de la taille d’une puce, au profil très bas, qui fonctionne dans une plage de température étendue, avec un faible bruit de phase et une stabilité de l’horloge atomique dans des conditions exigeantes.

L’horloge atomique à l’échelle de la puce est idéale pour les développeurs qui ont besoin de dispositifs de synchronisation ultra-propres pour les applications aérospatiales et de défense où les contraintes de taille, de poids et de puissance (SWaP) sont critiques. Ce produit est totalement pertinent lorsque les horloges atomiques traditionnelles sont trop grandes ou trop gourmandes en énergie et lorsque d’autres référence basées sur des satellites peuvent être compromises.

Technologie Microchip

Pour réaliser son horloge atomique miniature, Microchip a développé sa propre technologie d’oscillateur à cristal miniature sous vide (EMXO) et l’a intégrée dans un CSAC, ce qui permet dune hauteur de profil de moins de ½ pouce, tout en conservant une consommation d’énergie inférieure à 295 mW.. Cette conception compacte, de faible consommation d’énergie et de haute précision .est optimale pour les applications critiques de l’aérospatiale et de la défense : radars mobiles, radios, systèmes de brouillage d’engins explosifs artisanaux, réseaux de capteurs autonomes ou encore engins sans pilote.  Fonctionnant dans une plage de température de -40°C à +80°C, le nouveau SA-65LN est conçu pour maintenir la stabilité de sa fréquence et de sa phase dans des conditions extrêmes, pour une fiabilité accrue.

Hautes performances

Le LN-CSAC combine les avantages d’un oscillateur à cristal et d’une horloge atomique dans un seul dispositif compact. L’EMXO offre un faible bruit de phase à 10 Hz < -120 dBc/Hz et une stabilité de la déviation d’Allan (ADEV) <1E-11 à un temps de calcul moyen de 1 seconde. L’horloge atomique offre une précision initiale de ±0,5 ppb, une dérive à basse fréquence de <0,9 ppb/mo et des erreurs maximales induites par la température de < ±0,3ppb. Ensemble, le LN-CSAC permet d’économiser de l’espace sur la carte, du temps de conception et de la consommation d’énergie globale par rapport aux conceptions qui comportent deux oscillateurs.

La pureté du signal cristallin et le faible bruit de phase du LN-CSAC garantissent une intégrité du signal de haute qualité qui est essentiel pour le mélange de fréquences. La précision au niveau atomique permet des intervalles plus longs entre les étalonnages, ce qui peut contribuer à prolonger la durée des missions et à réduire les besoins de maintenance.

Le LN-CSAC SA65 est pris en charge par l’outil logiciel Clockstudio™, une interface utilisateur graphique (GUI), pour aider les développeurs à basculer entre les fonctionnalités de l’horloge et à tracer leurs paramètres de fonctionnement. Un kit de développement LN-CSAC est également disponible.

www.microchipdirect.com
